ZGB-1型波纹阻火器
ZGB-1型波纹阻火器
一、波纹阻火器用途：
ZGB-1型波纹阻火器主要用于安装原油，汽油、煤油、柴油、芳烃，硫等固定顶式储罐上的重要安全设备。它的功能是允许易燃易爆气体通过，对火焰有阻止窒息作用。该产品广泛应用于石油储罐,是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。储罐波纹阻火器用于管道、闪点小于28℃的甲类、油品、氢氧液化类和闪点小于60℃的煤油、柴油、甲笨、原油等，能和呼吸阀配套使用，还能单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。产品有管道波纹阻火器,防爆波纹阻火器,储罐防爆波纹阻火器,管道防爆波纹阻火器
二、波纹阻火器概述：
ZGB-1新型波纹石油储罐阻火器是中国石化总公司北京设计院设计新产品,经公安部天津消防科学研究所根据中华人民共和国GB5908-86标准检测合格,该产品大范围用于石油储罐,是避免意外火种侵入罐内,避免意外事故,是储罐防火的最佳产品。
三、波纹阻火器性能及特点：
1、该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。
2、易检修，安装快捷，检查时不用拆卸呼吸阀。耐烧性能合格，耐烧试验1小时没有回火现象。
3、阻火器芯子选用不锈钢材料，耐腐蚀，便于清洗。壳体水压试验合格。

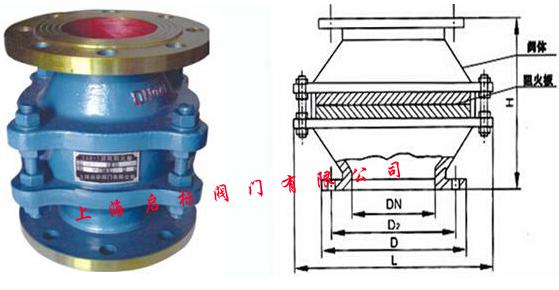

四、波纹阻火器结构图：
五、波纹阻火器主要零件材料：
阀体材料
碳钢WCB、铝合金、不锈钢
阻火芯件材料
不锈钢防爆阻火波纹板
密封件材料
耐油石棉橡胶、四氟PTFE
环境温度 ℃
≤480
公称压力(MPa)
0.6~5.0
防爆级别
BS5501:ⅡA、ⅡB、ⅡC
六、波纹阻火器主要外形连接尺寸：GB、JB标准
规格
安装尺寸（mm）
D2
D
L
H
N-d
DN50
Φ110
Φ140
220
235
4×14
DN80
Φ150
Φ185
280
270
4×18
DN100
Φ170
Φ205
325
275
4×18
DN150
Φ225
Φ260
425
290
8×18
DN200
Φ280
Φ315
495
305
8×18
DN250
Φ335
Φ370
595
320
12×18
DN300
Φ395
Φ435
655
405
12×23
七、美标波纹阻火器主要外形连接尺寸：ANSI、API、ASME 可供JIS标准
规格
安装尺寸（mm）
D2
D
L
H
N-d
2"
Φ120.5
Φ152
220
235
4×19
3"
Φ152.5
Φ190
280
270
4×19
4"
Φ190.5
Φ229
325
275
8×19
6"
Φ241.5
Φ279
425
290
8×22
8"
Φ298.5
Φ343
495
305
8×22
10"
Φ362
Φ406
595
320
12×25
12"
Φ432
Φ483
655
405
12×25
阻火器的维护保养方法：
1、 为了确保气阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。
2、 阻火器上的流向标记必须与介质流向一致。
3、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、 被堵塞的阻火器阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5、 清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
6、 重新安装阻火器时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
