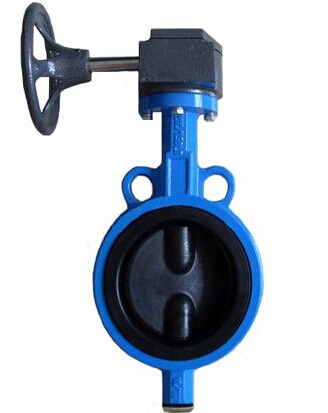

产品名称：D371J蜗轮对夹式衬胶蝶阀

产品型号：D371J

一、D371J蜗轮对夹式衬胶蝶阀概述：

D371J蜗轮对夹式衬胶蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。其主要特点为：设计新颖、合理、结构独特，重量轻，启闭迅速；操力矩小，操作方便，省力灵巧；可以任何位置安装、维修方便；密封件可以更换、密封性能可靠达到双向密封零泄漏；密封材料耐老化、耐腐蚀、使用寿命长等特点。

二、D371J蜗轮对夹式衬胶蝶阀主要零部件材料表：

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁胶NBR、三元乙丙胶EPDM、氟橡胶FKM
蜗轮装置	组合件

三、D371J蜗轮对夹式衬胶蝶阀主要技术参数：

公称通径	DN(mm)	50~1000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸汽、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

四、蜗轮对夹式衬胶蝶阀密封圈材料适用温度表：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

五、D371J蜗轮对夹式衬胶蝶阀主要结构图：

六、D371J蜗轮对夹式衬胶蝶阀主要外形和连接尺寸及重量表：

公称

通径

公称

压力

工作

压力

L

D

D1

n-Φd

H1

H2

Do

H3

A

B

质量

(KG)

40

1.0MPa

1.0MPa

33

150

110

4-18

55

100

150

62

164

125

6

50

43

165

125

4-18

64

120

150

62

164

125

7

65

46

185

145

4-18

80

120

208

62

164

125

10

80

46

200

160

8-18

112

130

260

62

164

125

11

100

52

220

180

8-18

90

140

275

62

164

125

12

125

56

250

210

8-18

112

160

350

106

289

200

18

150

56

285

240

8-22

135

175

350

106

289

200

29

200

60

340

295

8-22

160

210

240

106

289

200

34.5

250

0.6MPa

68

395

350

12-22

206

235

240

106

289

200

44

300

78

445

400

12-22

232

273

320

112

370

253

64.5

350

78

505

450

16-22

263

310

320

112

370

253

75.5

400

102

565

515

16-26

295

340

400

270

562

280

156

450

114

615

565

20-26

327

370

400

270

562

280

171.5

500

127

670

620

20-26

358

399

400

270

562

280

206.5

550

0.4MPa

140

730

675

20-30

384

430

400

270

562

280

215

600

154

780

725

20-30

474

460

500

270

562

280

283

700

165

895

840

24-30

486

510

500

125

503

443

426

800

190

1015

950

24-33

591

672

500

200

513

531

550

900

203

1115

1050

28-33

500

200

513

531

1070

1000

216

1230

1160

28-36

721

800

550

273

713

815

1296
