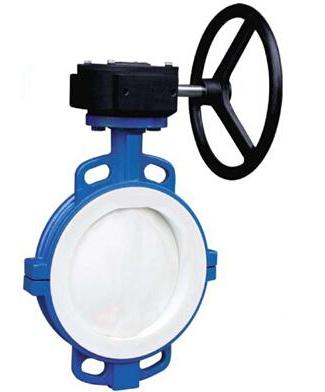

产品名称：D371F46蜗轮对夹衬氟蝶阀,对夹式衬氟蝶阀

产品型号：D371F46

一、D371F46蜗轮对夹衬氟蝶阀概述：　

　D371F46对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，具有严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。

二、D371F46蜗轮对夹衬氟蝶阀工作原理：

　　D371F46蜗轮对夹衬氟蝶阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。　

三、D371F46蜗轮对夹衬氟蝶阀作用：

　　采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。

四、D371F46蜗轮对夹衬氟蝶阀结构特点：

阀体采用分体式结构，阀轴现两的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。

五、D371F46蜗轮对夹式衬氟蝶阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35	CF8	CF8M	CF3	CF3M
3	阀杆	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	衬里/阀座	PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5	密封圈	FPM（氟橡胶）			FPM（氟橡胶）
6	弹性条（垫）	Si（硅橡胶）			Si（硅橡胶）
7	调节定位座	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
8	紧固螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	操作手柄	ZL101

六、D371F46蜗轮对夹式衬氟蝶阀结构图：

七、D371F46蜗轮对夹式衬氟蝶阀主要外形及连接尺寸表：

公称通经		L	D	D1	D2		f			b		Z-φd			D		D1		D2		f		b		Z-φd
DN（mm）	NPS（inch）		PN1.0MPa											PN1.6MPa
40	3/2	33	145			110		85	3		18		4-φ18	145		110		85		3		18		4-φ18
50	2	43	160			125		100	3		20		4-φ18	160		125		100		3		20		4-φ18
65	5/2	46	180			145		120	3		20		4-φ18	180		145		120		3		20		4-φ18
80	3	46	195			160		135	3		22		4-φ18	195		160		135		3		22		8-φ18
100	4	52	215			180		155	3		22		8-φ18	215		180		155		3		24		8-φ18
125	5	56	245			210		185	3		24		8-φ18	245		210		185		3		26		8-φ18
150	6	56	280			240		210	3		24		8-φ23	280		240		210		3		28		8-φ18
200	8	60	335			295		265	3		26		8-φ23	335		295		265		3		30		12-φ23
250	10	68	390			350		320	3		28		12-φ23	405		355		320		3		32		12-φ25
300	12	78	440			400		368	3		28		12-φ23	460		410		375		4		34		12-φ25
350	14	78	500			460		428	4		30		16-φ23	520		470		435		4		38		16-φ25
400	16	102	565			515		482	4		32		16-φ25	580		525		485		4		40		16-φ30
450	18	114	615			565		532	4		32		20-φ25	640		585		545		4		44		20-φ30
500	20	127	670			620		585	4		34		20-φ25	705		650		608		4		46		20-φ34
600	24	154	780			725		685	5		36		20-φ30	840		770		718		5		54		20-φ41
700	28	165	895			840		800	5		40		24-φ30	910		840		788		5		54		24-φ41
800	32	190	1010			950		905	5		44		24-φ34	1020		950		898		5		54		24-φ41
900	36	203	1110			1050		1005	5		46		28-φ34	1120		1050		998		5		54		28-φ41
1000	40	216	1220			1160		1115	5		50		28-φ34	1255		1170		1110		5		60		28-φ48
1200	48	254	1450			1380		1325	5		56		32-φ41
