手柄法兰式衬氟蝶阀

  • 价 格： 面议 / 台
  • 供 应 地：上海上海市
  • 发布公司：上海启标阀门有限公司
  • 产品型号：D41F46
  • 品 牌：启标
  • 发布日期：2015/5/6 14:15:45
  • 联系人QQ：1009698041 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


产品名称：D41F46手柄法兰式衬氟蝶阀
产品型号：D41F46
一、手柄法兰式衬氟蝶阀概述：
   D41F46手柄法兰式衬氟蝶阀是对阀体内介质所能达到的地方全采用衬里工艺，内衬材料采用FEP(46)塑料，以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管。

二、手柄法兰式衬氟蝶阀产品特点：
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；
2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。
3、四级加载弹性密封，绝对保证了阀门内、外的零泄露；
（a）轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；
（b）轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
（c）轴的径向采用O型圈与金属垫的组合；
（4）阀座镶在有弹性条的阀体槽内；
4、采用可调性弹子定位，定位准确，结构简单。

三、手柄法兰式衬氟蝶阀主要零部件材料表：
序号
NO
零件名称
Name
灰铸铁
铸钢
不锈刚
超低碳不锈钢
Z
C
P
R
PL
RL
1
阀体
HT250
WCB
CF8
CF8M
CF3
CF3M
2
蝶板轴/销
1Cr13
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里层/阀座
FEP(F46)
4
蝶板/填料压盖
WCB
WCB
CF8
CF8M
CF3
CF3M
5
支架
WCB(碳钢)
CF8(不锈钢)
6
填料
PTFE (F4)
PTFE (F4)
PTFE (F4)
7
蝶栓
35
35
1Cr17Ni2
1Cr17Ni2
1Cr18Ni9
1Cr18Ni9
8
螺母
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9

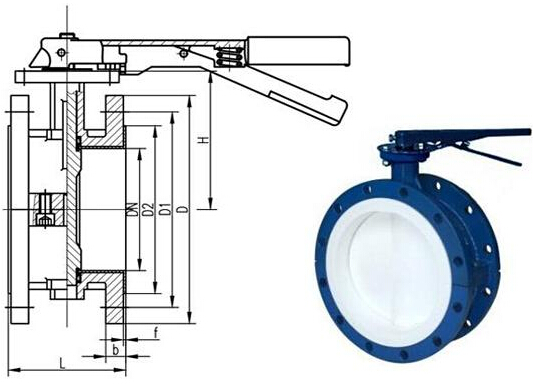

四、手柄法兰式衬氟蝶阀主要结构图：

五、手柄法兰式衬氟蝶阀主要连接尺寸及重量表：
公称通径
标准值
参考值
DN
(mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
重量(kg)
PN1.0(MPa)
40
11/2
106
145
110
85
3
18
4-φ18
160
140
10
50
2
108
160
125
100
3
20
4-φ18
200
160
12
65
21/2
112
180
145
120
3
20
4-φ18
250
160
13
80
3
114
195
160
135
3
22
4-φ18
250
170
14
100
4
127
215
180
155
3
22
8-φ18
300
180
16
125
5
140
245
210
185
3
24
8-φ18
300
275
18
150
6
140
280
240
210
3
24
8-φ23
200
295
38
200
8
152
335
295
265
3
26
8-φ23
200
320
74
250
10
250
390
350
320
3
28
12-φ23
240
385
105
300
12
270
440
400
368
4
28
12-φ23
240
390
142
350
14
290
500
460
428
4
30
16-φ23
280
460
179
400
16
310
565
515
482
4
32
16-φ25
280
510
220
450
18
330
615
565
532
4
32
20-φ25
320
540
268
500
20
350
670
620
585
4
34
20-φ30
320
570
378
600
24
390
780
725
685
5
36
20-φ30
360
660
608
700
28
430
895
840
800
5
40
24-φ30
360
710
1050
800
32
470
1010
950
905
5
44
24-φ30
360
780
1320
900
36
510
1110
1050
1005
5
46
28-φ34
380
885
1795
1000
40
550
1220
1160
1115
5
50
28-φ34
400
990
1900
PN1.6(MPa)：
公称通径
标准值
参考值
DN
(mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
重量(kg)
PN1.6(MPa)
40
11/2
106
145
110
85
3
18
4-φ18
160
140
10
50
2
108
160
125
100
3
20
4-φ18
200
160
12
65
21/2
112
180
145
120
3
20
4-φ18
250
160
13
80
3
114
195
160
135
3
22
8-φ18
260
170
14
100
4
127
215
180
155
3
24
8-φ18
300
180
16
125
5
140
245
210
185
3
26
8-φ18
300
275
18
150
6
140
280
240
210
3
28
8-φ23
200
295
42
200
8
152
335
295
265
3
30
12-φ23
200
320
78
250
10
250
405
355
320
3
32
12-φ25
240
385
120
300
12
270
460
410
375
4
34
12-φ25
240
390
145
350
14
290
520
470
435
4
38
16-φ25
240
460
202
400
16
310
580
525
485
4
40
16-φ30
280
510
235
450
18
330
640
585
545
4
44
20-φ30
280
540
368
500
20
350
705
650
608
4
46
20-φ34
320
570
420
600
24
390
755
770
718
5
54
24-φ41
320
660
750
700
28
430
840
840
788
5
54
24-φ41
360
710
1028
800
32
470
910
950
898
5
54
24-φ41
380
780
1690
900
36
510
1120
1050
998
5
54
28-φ41
400
885
1815
1000
40
550
1255
1170
1110
5
60
28-φ48
500
990
2050
