QFF3焊接式三阀组
QFF3焊接式三阀组
相关名称：QFF3三阀组,QFF3平衡式三阀组,QFF3流量计平衡阀,焊接式三阀组
产品型号：QFF3
一、 QFF3三阀组产品概述：
QFF3焊接式三阀组又称平衡式三阀组.流量计平衡阀,采用三针型阀组合,为仪表阀组其中一种.由三个手轮控制两进口和两出口的分流及合流的作用.QFF3三阀组具有安装拆卸方便、连接紧固、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种分合流的一种仪表阀门。
二、工作原理：
QFF3焊接式三阀组是用在差压变送器配套上，起平衡作用，它有一个输入端二个输出端，在不切断管道流体的情况下，完成排污，它优于三阀组，可以避免三阀组误操作而产生单向静压的缺点。QFF3型三阀组适用于美国罗斯蒙特公司的1151系列电容差压变送器产品。其作用是从引压点将信号引入1151系列差压变送器正、负测量室，使引压点与测量室接通或断开，为1151电容变送器不可缺少的配件。
三、制造标准及特征：
1、设计制造：GB/T 12224-1989；JB/T 8473-1996
2、结构特征：锥面密封；
3、阀门检验和实验：GB/T 13927-1992
4、材料：碳钢按GB/T 12228-1989的规定 不锈钢按 GB/T 1220-1989的规定
四、技术参数：
1、公称通径：DN5～DN6
2、工作压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa
3、适用温度：-29℃～+540℃
4、连接形式：对焊式管接头
5、阀体材料：碳钢（A105,20#,35#）;不锈钢（304,304L,316,316L,321）
6、适用介质：油、水、气等多种非腐蚀或腐蚀性介质

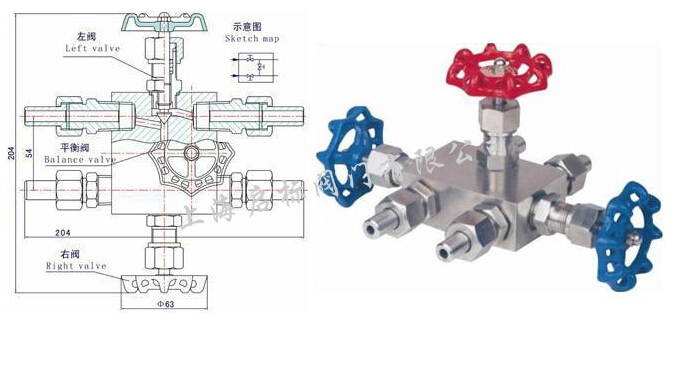

五、QFF3焊接式三阀组外形结构及尺寸：
型号
TYPE
公称压力
Norminal
pressure
公称通径
DN
接管
外径
Tube OD
阀体
Body
接头
Tie-IN
阀杆
Valve
Stem
锁紧螺母
Screw Nut
填料
Packing
QFF3-160
16Mpa
6
?14
20#
20#
20#
20#
柔性石墨、四氟
Lesible graphite
QFF3-160P
16Mpa
6
?14
SS304
SS304
SS304
SS304
柔性石墨、四氟
Lesible graphite
