【汽轮机旁路系统】【空排止回阀】

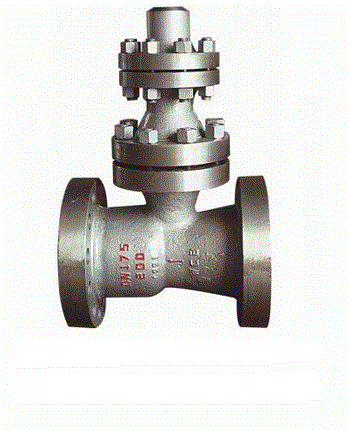

H48Y(H)-200空排止回阀，主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀(泵保护阀)工作，维持系统的安全运行。自贡东能电站阀门有限公司
（原自贡东方电站阀门厂） 0813-5105008
用途:
空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合水泵最小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀开启时,再循环旁路阀就自动关闭.
作用原理及结构特点
公称压力 PN/MPa
壳体试验压力 Ps/MPa
工作压力 PN/MPa
适用介质
工作温度/℃
20．O
30．O
20．O
水
≤160
零件名称
材料
阀体、定位轮、连接法兰、排气法兰、法兰盖
碳素铸钢
导向轴、拔叉、轴套、滑块、排放套、排气盘
不锈钢
螺栓、螺柱
铬钼钢
衬套
铸铝青铜
阀瓣、阀瓣体、阀瓣轴、连接叉、螺母
优质碳素钢
1,作为原理:打开出口阀,给水泵启动,给水达到一定的压力后,阀瓣在给水压力的作用下升一定的高度,推离阀座,给水即流出.同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关闭排空口,当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片,开启再循环门维持水泵最小的允许流量,当停泵时,阀瓣自动下落,关闭阀口通道,防止高压水锤给水系统的破坏.
2,结构特点:
A,该阀配合再循环旁路阀工作,维持系统的安全运行.
B,主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路阀关闭.
C,阀瓣密封采用不锈钢堆焊而成,耐磨,抗擦伤性强,密封可靠.
D,阀门应垂直安装.
