产品概述： 自贡东能电站阀门有限公司 系专业的电厂调节阀、 减压阀、减温减压装置、 堵阀制造厂家销售电话 0813-5105008

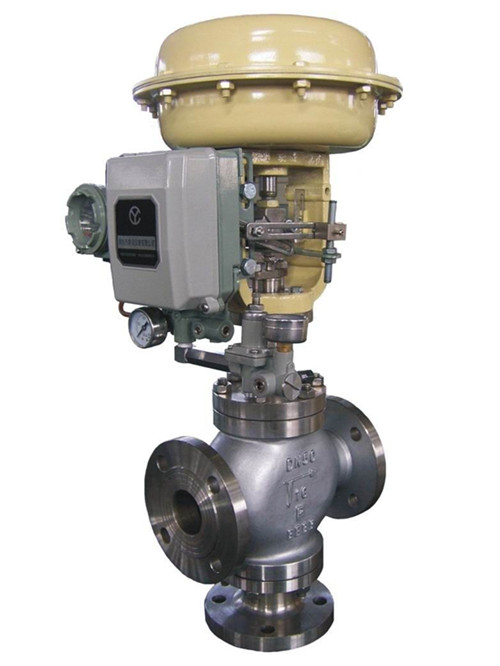

PT电子式电动单座调节阀,由直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
主要技术参数和性能指标。调节机构主要技术参数
|
公称通径mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||||||||||||||||||
|
阀座通径mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||||||||||
|
额定流量系数kv |
直线型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
||||||||||||||||
|
等百分比 |
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|||||||||||||||||
|
公称压力(MPa) |
0.6,1.6，2.5，4.0，6.4 |
||||||||||||||||||||||||||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||||||||||||||||||||||
|
流量特性 |
直线 |
直线，等百分比，快开 |
|||||||||||||||||||||||||||||||||||||
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
||||||||||||||||||||||||||||||||||||||
|
法兰尺寸 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
||||||||||||||||||||||||||||||||||||||
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||||||||||||||||||||||||||
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
||||||||||||||||||||||||||||||||||||||
|
阀体型式 |
直通单座铸造球型阀 |
||||||||||||||||||||||||||||||||||||||
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
||||||||||||||||||||||||||||||||||||||
|
配用电动执行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
||||||||||||||||||||||||||||||||
|
361L |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|||||||||||||||||||||||||||||||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
|||||||||||||||||||||||||||||||||||
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
性能
1、执行机构主要技术参数
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
||||
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08 |
1000 |
800 |
0.25 |
4.2 |
电源：AC220V 50Hz |
电源：AC220V 50Hz |
|
202 |
361LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
361LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
361LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
2、性能指标
|
项目 |
指标值 |
||
|
基本误差％ |
配3610L±2.5；带定位器±1.0 |
||
|
回差％ |
配361L ±2.0；配PSL±1.0 |
||
|
死区％ |
1.0 |
||
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
可调范围 |
50：1 |
||
|
额定行程偏差％ |
2.5 |
||
|
泄量量L/H |
符合JB/T7387-94 IV级小于阀的额定容量×10-4 |
||
3、允许压差
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
执行机构 |
允许压差△P（MPa） |
||||||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
|
配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
361LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
|
361LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
|
361LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
|
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决。
外形尺寸mm
|
公通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
820 |
|
|
PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
760 |
850 |
||
|
PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
800 |
870 |
||
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
350 |
||
|
配PSL |
H(mm) |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
|
散热片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
1805 |
1825 |
||
|
D(mm) |
176 |
225 |
|||||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
570 |
||
|
配361L |
H(mm) |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
1365 |
|
散热片型 |
651 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
1625 |
1645 |
||
|
D(mm) |
225 |
310 |
|||||||||||
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
618 |
||
主要技术参数和性能指标
调节机构主要技术参数
|
公称通径mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||
|
阀座通径mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数kv |
直线型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
|
公称压力(MPa) |
0.6,1.6，2.5，4.0，6.4 |
||||||||||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||||||
|
流量特性 |
直线 |
直线，等百分比，快开 |
|||||||||||||||||||||
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
||||||||||||||||||||||
|
法兰尺寸 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
||||||||||||||||||||||
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||||||||||
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
||||||||||||||||||||||
|
阀体型式 |
直通单座铸造球型阀 |
||||||||||||||||||||||
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
||||||||||||||||||||||
|
配用电动执行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
||||||||||||||||
|
361L |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB- |
361LSC-65 |
361LSC-99 |
|||||||||||||||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB- |
|
|||||||||||||||||||
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
性能
1、执行机构主要技术参数
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
||||
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08 |
1000 |
800 |
0.25 |
4.2 |
电源：AC220V 50Hz |
电源：AC220V 50Hz |
|
202 |
361LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
361LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
361LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
2、性能指标
|
项目 |
指标值 |
||
|
基本误差％ |
配3610L±2.5；带定位器±1.0 |
||
|
回差％ |
配361L ±2.0；配PSL±1.0 |
||
|
死区％ |
1.0 |
||
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
可调范围 |
50：1 |
||
|
额定行程偏差％ |
2.5 |
||
|
泄量量L/H |
符合JB/T7387-94 IV级小于阀的额定容量×10-4 |
||
3、允许压差
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
执行机构 |
允许压差△P（MPa） |
||||||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
|
配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
361LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
|
361LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
|
361LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
|
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决。
外形尺寸mm
|
公通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
820 |
|
|
PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
760 |
850 |
||
|
PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
800 |
870 |
||
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
350 |
||
|
配PSL |
H(mm) |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
|
散热片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
1805 |
1825 |
||
|
D(mm) |
176 |
225 |
|||||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
570 |
||
|
配361L |
H(mm) |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
1365 |
