NKZ41H、KZ44H、NKZ944H真空隔离闸阀

产品名称：NKZ41H、KZ44H、NKZ944H真空隔离闸阀

相关名称：法兰真空隔离闸阀,焊接真空隔离闸阀

产品型号：NKZ41H、KZ44H、NKZ944H

一、真空隔离闸阀概述：

NKZ41H、KZ44H、NKZ944H真空隔离闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。真空隔离闸阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

二、真空隔离闸阀特点：

1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。

2、选材考究，符全国内外相关标准，材料的全面质量高。

3、密封副配对先进合理，提高了密封性能，使用寿命长。

4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。

5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

6、真空隔离闸阀法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠

三、试验压力Test pressure：

试验压力Test pressure
公称压力PN（MPa） Nominal pressure	试验压力（MPa）Seal test
公称压力PN（MPa） Nominal pressure	壳体强度试验（MPa）Shell strength test	上密封实验（MPa）Back seal test	密封实验（MPa）Seal test
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	1.8
4.0	6.0	4.4	4.4
6.4	9.6	7.0	7.0
10.0	15.0	11.0	11.0

四、使用范围Applicable：

使用范围Applicable
产品类型Produect type	适用介质Applicable medium	适用温度Applicable temperature
（NKZ41H、KZ44H、NKZ944H）-C型	水、蒸汽、空气Water.steam.air	≤425
（NKZ41H、KZ44H、NKZ944H）-C型	水、蒸汽、空气Water.steam.air	≤425

五、主要零件材料Material for main parts：

主要零件材料Material for main parts
零件名称Part name	阀体、阀盖Body.bonnet	阀杆stem	闸板Wedge gate	密封面Sealing face	阀杆螺母Yoke nut	填料Packing	紧固钢Fastener
（NKZ41H、KZ44H、NKZ944H）-C型	WCB	2Cr13	25	H:合金钢H:alloy steel	铝青铜Al bronze	膨胀复合石墨Expanding compund graphite	优质碳钢High-grade carbon steel
（NKZ41H、KZ44H、NKZ944H）-I型	铬钼钢Cr.Mo.Steel	20Cr1Mo1VA	20Cr1Mo1VA	Y:硬质合金Y:carbide alloy	铝青铜Al bronze	膨胀复合石墨Expanding compund graphite	铬钼钢Cr.Mo.Steel

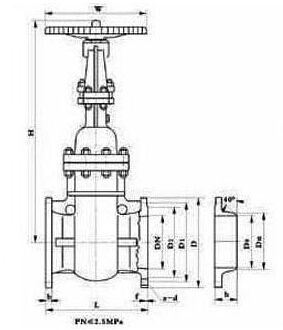

六、主要尺寸及重量Main dimensions and weight：

NKZ41H、KZ44H、NKZ944H真空隔离闸阀1.0-1.6Mpa

公称通径DN（mm）Nominal diameter	公称压力PN（MPa）Nominal pressure	主要外形尺寸及连接尺寸（mm） Dimensions									阀门重量（kg）Valve weight	附法兰尺寸（mm）Additional flang's dimensions			重量（kg）Weight
公称通径DN（mm）Nominal diameter	公称压力PN（MPa）Nominal pressure	L	H	D	D1	D2	b	f	z-d	w	阀门重量（kg）Valve weight
50	1.0	250	345	160	125	100	16	3	4-18	250	28	45	49	58	2.4
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75	3.2
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97	308
100		300	510	215	180	155	20	3	8-18	300	72	52	96	110	4.6
125		325	570	245	240	185	22	3	8-18	350	106	60	120	136	7
150		350	725	280	240	210	24	3	8-18	350	146	60	145	163	9
200		400	820	335	295	265	26	3	8-18	400	220	62	201	223	12
250		450	890	390	350	320	28	3	12-23	400	398	65	253	278	18
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330	20
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382	24
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432	29
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485	34
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535	41
600		800	1880	780	725	685	36	5	20-30	700	1550	90	600	636	53
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726	70
800	1.6	1000	2590	1010	950	905	44	5	24-34	800	2500	106	790	826	94
50		250	345	160	125	100	16	3	4-18	250	28	48	49	58	2.5
65		270	395	180	145	120	18	3	4-18	250	40	50	64	75	3.4
80		280	425	195	460	135	20	3	8-18	300	58	52	78	91	4.4
100		300	510	215	180	155	20	3	8-18	300	75	52	96	110	5.2
125		325	570	245	210	185	22	3	8-18	350	110	60	120	136	7
150		350	725	280	240	210	24	3	8-23	350	150	60	145	163	9
200		400	820	335	295	265	26	3	12-23	400	223	62	201	223	12
250		450	890	405	355	320	30	3	12-25	450	326	68	253	278	19
300		500	1070	460	410	375	30	3	12-25	550	432	70	303	330	25
350		550	1320	520	470	435	34	4	16-25	600	572	78	351	382	33
400		600	1450	580	525	485	36	4	16-30	650	740	90	398	432	43
450		650	1560	640	585	545	40	4	20-30	650	740	90	450	485	54
500		700	1720	705	650	608	44	4	20-34	750	1195	98	500	535	72
600		800	1880	840	770	718	48	5	20-41	800	1455	105	600	636	91
700		900	2085	910	840	788	50	5	24-41	850	2110	110	690	726	103
800		1000	2950	1020	950	898	52	5	24-41	950	2630	115	790	826	126

NKZ41H、KZ44H、NKZ944H真空隔离闸阀6.4-10Mpa

公称通径（mm Nominal diameter）	公称压力PN（MPa） Nominal Pressure	主要外形尺寸及连接尺寸（mm）Dimensions											阀门重量（kg） Valve weight	附法兰尺寸（mm） Additional flang's dimensions			重量（kg） weight
公称通径（mm Nominal diameter）	公称压力PN（MPa） Nominal Pressure	L	H	D	D1	D2	b	f	D6	f2	z-d	W	阀门重量（kg） Valve weight	h	D0	Dn	重量（kg） weight
50	6.4	250	350	175	135	105	26	3	88	4	4-23		43	70	48	64	4.7
65		280	405	200	160	130	28	3	110	4	8-23		60	75	65	82	6.5
80		310	435	210	170	140	30	3	121	4	8-23		78	75	76	95	7.6
100		350	515	250	200	168	32	3	150	4.5	8-25		100	88	98	117	12
125		400	580	295	240	202	36	3	176	4.5	8-30		140	98	128	150	18
150		450	735	340	280	240	38	3	204	4.5	8-34		204	110	149	172	26
200		550	835	405	345	300	44	3	260	4.5	12-34		317	116	197	223	39
250		650	905	470	400	352	48	4	313	4.5	12-41		457	122	245	278	54
300		750	1080	530	460	412	54	4	364	4.5	16-41		630	136	293	330	72
350		850	1340	595	525	475	60	4	422	5	16-41		850	154	341	382	105
400		980	1460	670	585	525	66	3	474	5	16-48		1096	170	386	432	145
50	10.0	250	350	195	145	112	28	3	88	4	4-25		48	72	48	64	6.5
65		280	405	220	170	138	32	3	110	4	8-25		68	84	63	82	9.3
80		310	435	230	180	148	34	3	121	4	8-25		89	90	74	95	10.8
100		350	515	265	210	172	38	3	150	4.5	8-30		112	100	97	117	16
125		400	580	310	250	210	42	3	176	4.5	8-34		156	115	124	150	25
150		450	735	350	290	250	46	3	204	4.5	12-34		220	130	144	172	35
200		550	835	430	360	312	54	3	260	4.5	12-41		352	145	189	223	58
250		650	905	500	430	382	60	3	313	4.5	12-41		535	170	235	278	89
300		750	1080	585	500	442	70	4	364	4.5	16-48		730	195	281	330	132
350		850	1340	655	560	498	76	4	422	5	16-54		995	210	333	380	178
400		950	1460	715	620	558	80	4	474	5	16-54		220	220	376	432	224
