WZ41H-16C德标波纹管闸阀
五、德标波纹管闸阀闸阀主要零部件材质：
产品名称：WZ41H-16C德标波纹管闸阀
产品型号：WZ41H
一、德标波纹管闸阀概述：
德标波纹管闸阀我司引进欧州高科技阀门技术所生产的波纹管闸阀，设计和制造按DIN EN 12288-2003，试验和检验按 DIN EN 12266 2003，结构长度按 DIN EN 558-1 1995，连接法兰按 DIN EN 1092-1 2002，广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。
二、德标波纹管闸阀结构特点:
1、德标波纹管闸阀的造型美观，而且结构合理、性能高、密封性也很可靠。
2、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能。
3、它的阀杆升降位置指示比其他的闸法更直观；
4、德标波纹管闸阀的零件材料以及法兰和对焊的尺寸都可根据实际的工作情况或者根据用户要求合理的进行选配，可以满足各种工程需要。
5、德标波纹管闸阀的密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
三、德标波纹管闸阀产品主要优点：
1、波纹管密封闸阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；
2、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准；
3、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；
4、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠；
四、德标波纹管闸阀技术规范：
公称压力
壳体试验压力
密封试验压力
适用温度℃
介质
1.6MPa
2.4MPa
1.76MPa
GG:-10~300
CS:-29~425
SS:-59~540
水
蒸汽
油品
2.5MPa
3.75MPa
2.75MPa
4.0MPa
6.0MPa
4.4MPa
阀体/阀盖
阀杆
阀瓣
螺栓
螺母
填料
垫片
波纹管
GG
13Cr
GG
B7
2H
FlexibleGraphite
FlexibleGraphite+304
304
WCB
13Cr
WCB
B7
2H
FlexibleGraphite
FlexibleGraphite+304
304
CF8
F304
CF8
B8
8
FlexibleGraphite
FlexibleGraphite+304
304
CF8M
F316
CF8M
B8
8
FlexibleGraphite
FlexibleGraphite+304
316

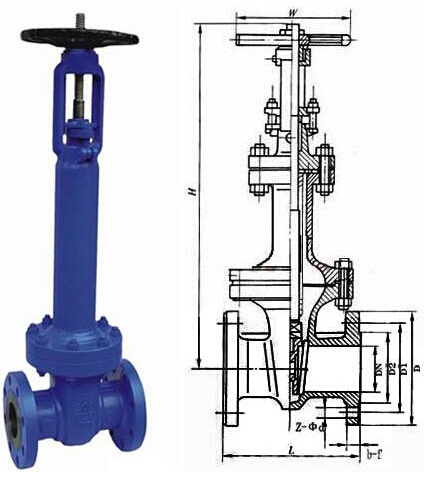

六、WZ41H-16C德标波纹管闸阀主要外形尺寸：
e
口径（DN）
总长（L）
外圆（D）
中心（D1）
水介（D2）
法兰厚（b）
水介厚（f）
高度（H）
孔数-大小
40
240
150
110
88
18
3
473
4-18
50
250
165
125
102
20
3
524
4-18
65
270
185
145
122
20
3
567
4-18
80
280
200
160
138
20
3
655
8-18
100
300
220
180
158
20
3
833
8-18
125
325
250
210
188
22
3
908
8-18
150
350
285
240
212
22
3
1006
8-22
200
400
340
295
268
24
3
1423
12-22
250
450
405
355
320
26
3
1708
12-26
300
500
460
410
378
28
4
2117
12-26
350
550
520
470
438
30
4
2400
16-26
400
600
580
525
490
32
4
2707
16-30
450
650
640
585
548
34
4
2835
20-30
500
700
715
650
610
36
4
3169
20-33
600
800
840
770
725
40
5
4053
20-361.6
