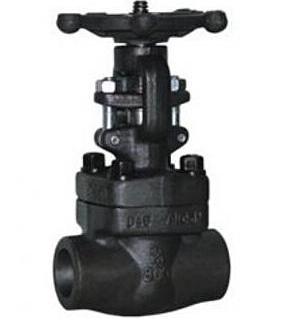

锻钢焊接闸阀
锻钢焊接闸阀
相关名称：Z61H/Y锻钢焊接闸阀,锻钢承插焊闸阀
产品型号：Z61H/Y
一、锻钢焊接闸阀概述：
Z61H/Y锻钢焊接闸阀（Welding forged steel gate valve）主要适用于火力电站各种系统的管路上，可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。启标锻钢闸阀与其他阀门产品相比的特点是耐高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
二、锻钢焊接闸阀设计与制造标准：
设计与制造：ANSIB16.34、API600、API602
法兰尺寸：ANSIB16.5
压力温度：ANSIB1.20.1
结构长度：ANSIB16.10
对焊连接尺寸：ANSIB16.11
检验与试验：API598
三、锻钢焊接闸阀结构图：
四、锻钢焊接闸阀材质表 :
序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀座
A276420
A276304
A276304(L)
A276316(L)
3
闸板
A182F430&410
A182F304
A182F304(L)
A182F316(L)
4
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
5
垫片
316夹柔性石墨
316夹PTFE
6
阀盖
A105
A276f304
A276F304(L)
A276F316(L)
7
螺栓
A193B7
A193B16
A193B8
A193B8M
8
销钉
A276420
A276 304
9
填料压套
A276410
A182F304(L)
A182F316(L)
10
活节螺栓
A193B7
A193B16
A193B8
A193B8M
11
填料压板
A105
A182F11
A182F304(L)
A182F316(L)
12
螺母
A1942H
A1944
A1948
A1948M
13
阀杆螺母
A276420
14
锁紧螺母
A1942H
A1944
A1948
A1948M
15
铭牌
SS
16
手轮
A197
17
垫片
A473431
18
填料
柔性石墨
PTFE
焊接闸阀适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃～425℃
—29℃～550℃
—29℃～200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
五、锻钢焊接闸阀尺寸和重量：
NPS
缩径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
全径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
L
79
79
92
111
120
120
140
178
H(开)
158
158
169
197
236
246
283
330
W
100
100
100
125
160
160
180
200
重量
螺栓式
2.1
2.0
2.3
4.3
5.9
6.9
11.1
15.2
焊接式
1.8
1.7
2.0
3.8
5.1
6.1
10.2
14.2
