锻钢内螺纹闸阀
锻钢内螺纹闸阀
相关名称：Z11H/Y锻钢内螺纹闸阀,800LB内螺纹锻钢闸阀,A105锻钢闸阀
产品型号：Z11H/Y
一、锻钢内螺纹闸阀概述：
锻钢内螺纹闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
二、锻钢内螺纹闸阀结构设计和规范：
锻钢内螺纹闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.
三、锻钢内螺纹闸阀结构型式：
1、全通径或缩径；
2、明杆带支架；
3、两端自动调心的填料压套；
4、用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5、本体倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺纹端（NPT端）按ANSI/ASME B1.20.1。
三、锻钢内螺纹闸阀材料表：
序号
NO.
名 称
美标碳钢
CS to ASTM
美标合金钢
AS to ASTM
美标不锈钢钢
SS to ASTM
Part Name
Type A 105
Type F22
Type F304（L）
Type F316（L）
1
阀体
Body
A105
A182 F22
A182 F304（L）
A182 F316（L）
2
阀座
Seat Ring
A276 420
A276 304
A276 F304（L）
A276 F316（L）
3
闸板
Wedge
A276 430&410
A182 F304
A182 F304（L）
A182 F316（L）
4
阀杆
Stem
A182 F6
A182 F304
A182 F304（L）
A182 F316（L）
5
垫片
Gasket
Corrugated SS+graphite
SS+PTFE
6
阀盖
Bonnet
A105
A182 F22
A182 F304（L）
A182 F316（L）
7
螺栓
Bonnet Bolt
A193 B7
A193 B16
A193 B8
A193 B8M
8
销
Pin
A276 420
A276 F304
9
填料压套
Gland
A276 410
A182 F304（L）
A182 F316（L）
10
活节螺丝
Gland Eyebolt
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压盖
Gland Flange
A105
A182 F11
A182 F304（L）
A182 F316（L）
12
螺母
Gland Nut
A194 2H
A 194 4
A194 8
A194 8M
13
阀杆螺母
Stem Nut
A276 420/Cu-Alloy（铜合金）
14
手轮锁紧螺母
H.W.Lock Nut
A 194 2H
A194 4
A 194 8
A194 8M
15
铭牌
Nameplate
SS
16
手轮
Handwheel
A197
17
衬垫
Bearing Gasket
A473 431
18
填料
Stem Packing
Flexible Graphite
PTFE
适用介质 Suitable Medium
（水、油、气等）W.O.G.etc
（酸类）HNO3,CH3OOH etc
适用温度 Suitable Temperature
-29℃～425℃
-29℃～550℃
-29℃～180℃

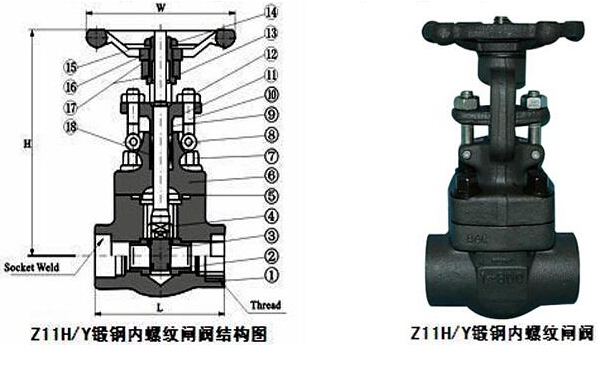

四、锻钢内螺纹闸阀结构图：
五、锻钢内螺纹闸阀尺寸和重量：Dimensions（mm）and Weights（Kg）
通径
缩径RB
3/8
1/2
3/4
1
1 1/4
1 1/2
2
NPS
全径FB
3/8
1/2
3/4
1
1 1/4
1 1/2
2
L
150～800Lb
79
79
92
111
120
120
140
178
900Lb
79
92
111
120
120
140
178
210
1500Lb
111
111
111
114
120
140
162
210
H（OPEN）
150～800Lb
158
158
169
197
236
246
283
330
900～1500Lb
169
197
197
236
246
283
330
354
W
150～800Lb
100
100
100
125
160
160
180
200
900～1500Lb
100
125
125
160
160
180
200
240
Weights
Bolted
150～800Lb
2.1
2.0
2.3
4.3
5.9
6.9
11.1
15.2
900～1500Lb
2.5
4.3
4.2
6.6
8.8
12.5
17.2
23.5
Welded
150～800Lb
1.8
1.7
2.0
3.8
5.1
6.1
10.2
14.2
900～1500Lb
2.4
4.2
4.0
6.3
8.7
12.1
17.2
22
安装与维护应注意以下事项：
①手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
②双闸板闸阀应垂直安装（即阀杆处于垂直位置，手轮在顶部 )。
③带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
④带传动机构的闸阀，按产品使用说明书的规定安装。
