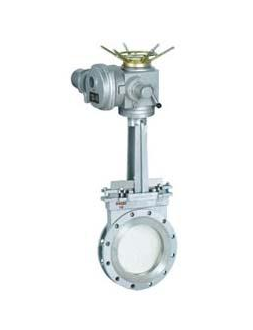

重庆PZ973H、PZ973F、PZ973Y电动刀型闸阀
超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。通径范围：DN50~DN800，使用温度：≤ 100℃，应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。
产品性能参数
PZ973H、PZ973F、PZ973Y 型电动刀型闸阀（刀闸阀）主要性能参数
型号
PN
工作压力/ MPa
适用温度/ ℃
适用介质
PZ973H-10C
10~16
1.0~1.6
≤ 100
纸浆、污水、煤浆、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P
产品零部件材料
PZ973H、PZ973F、PZ973Y 型电动刀型闸阀（刀闸阀）零部件材料
型号
材料
阀体
阀杆
密封面
填料
PZ973H-10C
WCB
2Cr13
硬质合金、聚四氟乙烯
V型聚四氟乙烯、柔性石墨环
PZ973H-16C
PZ973F-10P
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
PZ973F-16P
PZ973Y-10P
CF8 (304)
0Cr18Ni9 (304)
PZ973Y-16P
产品外形及结构尺寸(PN10)
PZ973H、PZ973F、PZ973Y (PN10) 型电动刀型闸阀（刀闸阀）外形及结构尺寸(mm)
DN
L
D
D1
D2
H
z×M
D0
50
43
160
125
100
285
4×M16
180
65
46
180
145
120
298
4×M16
180
80
46
195
160
135
315
4×M16
220
100
52
215
180
155
365
8×M16
220
125
56
245
210
185
400
8×M16
230
150
56
280
240
210
475
8×M20
280
200
60
335
295
365
540
8×M20
360
250
68
390
350
320
630
12×M20
360
300
78
440
400
368
780
12×M20
400
350
78
500
460
428
885
16×M20
400
400
102
565
515
482
990
16×M22
400
450
114
615
565
532
1100
20×M22
530
500
127
670
620
585
1200
20×M22
530
600
154
780
725
685
1450
20×M27
600
800
190
1010
950
898
2000
24×M30
680
