蝶阀工作原理

蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速，并且还可以同时具有良好的流量调节功能和关闭密封特性，是近十几年来发展最快的阀门品种之一。蝶阀的使用非常广泛。其使用的品种和数量仍在继续扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节特性，以及一阀多功能发展。其可靠性及其他性能指标均达到较高水平。

随着防化学腐蚀的合成橡胶在蝶阀上的应用，蝶阀的性能得以提高。由于合成橡胶具有耐腐蚀、抗冲蚀、尺寸稳定、回弹性好、易于成形、成本低廉等特点，并可以根据不同的使用要求选择不同性能的合成橡胶，以满足蝶阀的使用工况条件。

由于聚四氟乙烯(PTFE)具有耐腐蚀性强、性能稳定、不易老化、摩擦系数低、易于成形、尺寸稳定，并且可以通过填充、添加适当的材料改善其综合性能，得到强度更好、摩擦系数更低的蝶阀密封材料，克服了合成橡胶的局限性，因而以聚四氟乙烯为代表的高分子聚合材料及其填充改性材料，在蝶阀上得到了广泛的应用，从而使蝶阀的性能得到进一步的提高，制造出了温度、压力范围更广，密封性能可靠，使用寿命更长的蝶阀。

电动蝶阀

电动蝶阀选型规则

阀杆直径：对多回转类明杆阀门，便不能组装成电动阀门。因此，如果电动蝶阀装置允许通过的阀杆直径不能通过所配阀门的阀杆，电动装置空心输出轴的内径必需大于明杆阀门的阀杆外径。对局部回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。

操作力矩：操作力矩是选择阀门电动装置的最主要参数。电动蝶阀运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置， 阀门电动蝶阀装置是实现阀门程控、自控和遥控不可缺少的设备。因此，正确选择阀门电动装置，对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。通常，正确选择阀门电动蝶阀装置的依据。

电动装置输出力矩应为阀门操作力矩的1.2-1.5倍。

电动蝶阀操作推力：阀门电动装置的主机结构有两种：一种是不配置推力盘。输出力矩通过推力盘中的阀杆螺母转换为输出推力。直接输出力矩；另一种是配置推力盘。

输出轴转动圈数：阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关。H为阀门开启高度，要按M=HZS计算(M为电动装置应满足的总转动圈数。S为阀杆传动螺纹螺距，Z为阀杆螺纹头数。

蝶阀的使用

正确选用

蝶阀的蝶板安装于管道的直径方向。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时主要的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

   如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上使用过程。

  蝶阀作为一种用来实现管路系统通断及流量控制的部件已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

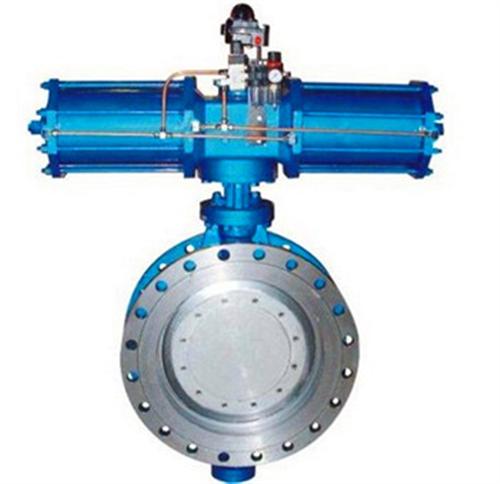

   现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
