蝶阀优点
1、启闭方便迅速、省力、流体阻力小,可以经常操作。
2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。
3、可以运送泥浆,在管道口积存液体最少。
4、低压下,可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大,流体阻力较小。
7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
9、安装方便。
10、操作灵活省力,可选择手动、电动、气动、液压方式。
蝶阀缺点
1、使用压力和工作温度范围小。
2、密封性较差。
蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。
按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。
按连接型式可分为法兰连接和对夹式连接;按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
电动蝶阀
电动蝶阀选型规则
阀杆直径:对多回转类明杆阀门,便不能组装成电动阀门。因此,如果电动蝶阀装置允许通过的阀杆直径不能通过所配阀门的阀杆,电动装置空心输出轴的内径必需大于明杆阀门的阀杆外径。对局部回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应充分考虑阀杆直径与键槽的尺寸,使组装后能正常工作。
操作力矩:操作力矩是选择阀门电动装置的最主要参数。电动蝶阀运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置, 阀门电动蝶阀装置是实现阀门程控、自控和遥控不可缺少的设备。因此,正确选择阀门电动装置,对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。通常,正确选择阀门电动蝶阀装置的依据。
电动装置输出力矩应为阀门操作力矩的1.2-1.5倍。
电动蝶阀操作推力:阀门电动装置的主机结构有两种:一种是不配置推力盘。输出力矩通过推力盘中的阀杆螺母转换为输出推力。直接输出力矩;另一种是配置推力盘。
输出轴转动圈数:阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关。H为阀门开启高度,要按M=HZS计算(M为电动装置应满足的总转动圈数。S为阀杆传动螺纹螺距,Z为阀杆螺纹头数。
蝶阀施工、安装要点
1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

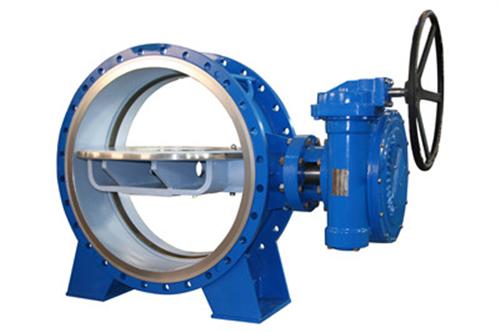

蝶阀工作原理图
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
一、蝶阀选用要点
1、蝶阀主要控制参数为规格尺寸。
2、蝶阀为单板式风阀,其结构简单、加工方便、造价低廉、操作简便,但调节精度差,仅适用于通风与空调系统中作开关或粗调节的场合。
3、可手动、电动或拉链式操作,可90°范围任意角度固定。
4、由于单轴单阀板,承受力有限,在大压差、大流速条件下时阀门使用寿命短。该阀有密闭式与普通式之分,保温和非保温之分。
5、电动式蝶阀仅有双位式控制,电动执行机构与多叶阀相同。
二、蝶阀执行标准
《风量调节阀》JB/T7228-94
制造标准:GB/T 12238-89
法兰标准:JB79-59
检验标准:JB/T9092-99
