蝶阀施工、安装要点
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
蝶阀工作原理图
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
一、蝶阀选用要点
1、蝶阀主要控制参数为规格尺寸。
2、蝶阀为单板式风阀，其结构简单、加工方便、造价低廉、操作简便，但调节精度差，仅适用于通风与空调系统中作开关或粗调节的场合。
3、可手动、电动或拉链式操作，可90°范围任意角度固定。
4、由于单轴单阀板，承受力有限，在大压差、大流速条件下时阀门使用寿命短。该阀有密闭式与普通式之分，保温和非保温之分。
5、电动式蝶阀仅有双位式控制，电动执行机构与多叶阀相同。
二、蝶阀执行标准
《风量调节阀》JB/T7228-94
制造标准：GB/T 12238-89
法兰标准：JB79-59
检验标准：JB/T9092-99
蝶阀的优点和缺点及结构特点
1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

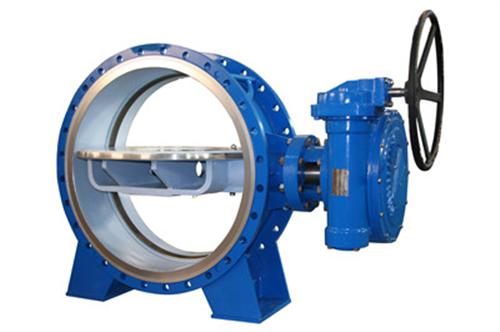

蝶阀
2、蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。 调节性能好。
3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
蝶阀分类（二）
按连接方式分：
1、对夹式蝶阀
对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。
对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
2、法兰式蝶阀
法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈
为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。
3、凸耳式蝶阀
4、焊接式蝶阀
焊接式蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
