GI手动真空蝶阀
产品名称：GI手动真空蝶阀,真空蝶阀
产品型号：GI
一、GI手动真空蝶阀概述：
GI型系列手动高真空蝶阀是用来接通或切断真空管路中的气流，真空蝶阀的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。阀门开闭有锁定功能。
适用的工作介质为空气和非腐蚀性气体。
二、GI手动真空蝶阀工作原理：
GI系列手动真空蝶阀阀板的边缘上嵌有O形密封圈，阀板靠螺栓固定在传动轴阀杆上，使阀杆带动阀板转动，当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭，从关闭位置、阀板再转动90O时，阀门即完全打开，该种阀门的主要优点是体积小。结构简单。
三、GI手动真空蝶阀产品特点：
● GI系列是经过一系列改进过的蝶阀：
● 阀门能承受正压力；
● 阀杆上下不窜动；
● 开、关有限位结构，阀板有锁定装置;
四、GI手动真空蝶阀的主要性能：
● 漏率：≤1.3×10-9Pa.M3/S;
● 适用压力范围：1.3×10-5Pa～3×105Pa;
● 工作温度：氟橡胶-25℃～+150℃；
● 安装位置：任意；
● 阀板两侧压力差对阀门开、关无关；
● 寿命：≥10000次。
五、GI手动真空蝶阀主要零件材料：
阀体、阀杆、阀板：不锈钢、碳钢镀镍；
密封件：氟橡胶、丁腈胶。

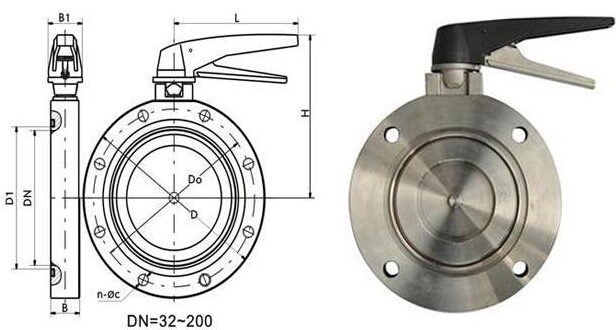

六、GI手动真空蝶阀结构图：
七、GI手动真空蝶阀外形连接尺寸：
真空标准：GB6070
型号
DN
D
D0
B
N
C
H
L
GI-32
32
90
70
22
4
9
130
140
GI-40
40
100
80
22
4
9
140
155
GI-50
50
110
90
22
4
9
150
170
GI-63
63
130
110
28
4
9
170
190
GI-80
80
145
125
28
8
9
185
212
GI-100
100
165
145
28
8
9
206
242
GI-125
125
200
175
34
8
11
240
283
GI-160
150
225
200
34
8
11
265
320
GI-200
200
285
260
40
12
11
334
400
GI-250
250
335
310
45
12
11
384
473
GI-320
300
425
395
50
12
147
472
568
GI-400
400
510
480
60
16
14
560
700
真空标准：JB919
型号
DN
D
D0
B
N
C
H
L
GI-32
32
78
64
22
4
7
118
134
GI-40
40
85
70
22
4
7
125
147
GI-50
50
110
90
22
4
9
150
170
GI-63
63
125
105
28
4
9
165
187
GI-80
80
145
125
28
4
9
185
212
GI-100
100
170
145
28
4
12
210
244
GI-125
125
195
170
34
4
12
238
280
GI-150
150
220
195
34
8
12
263
317
GI-200
200
275
250
40
8
12
324
396
GI-250
250
330
300
45
8
14
378
467
GI-300
300
380
350
50
8
14
428
546
GI-400
400
500
465
60
8
18
