美标凸耳对夹式蝶阀
产品名称：美标凸耳对夹式蝶阀
产品型号：D373H-150LB/300LB
一、美标凸耳式蝶阀概述：
D373H-150LB/300LB美标凸耳对夹式蝶阀由支耳式橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、美标凸耳式蝶阀工作原理：
美标凸耳式蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节。蝶阀全开到全关通常是小于90度，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。美标蝶阀采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
三、美标凸耳式蝶阀产品特点：
1、流量特性趋直线，调节性能好。
2、驱动方式可选择手动、电动或气动。
3、密封件可更换，且密封可靠达到双向密封。
4、小巧轻便，容易拆装及维修，并可在任意位置安装。
5、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
7、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
8、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
四、美标凸耳对夹式蝶阀采用标准：
设计标准：API609-83
法兰连接尺寸：ANSI B 16.5
结构长度：ANSI B 16.10-1992
压力试验：API 598-82
五、美标凸耳对夹式蝶阀主要技术参数 ：
公称通径
DN（mm）
2"～36"
2"～36"
公称压力
PN（Mpa）
150Lb
300Lb
试验压力
强度试验
3.0
7.5
密封试验
2.2
5.5
适用介质
水、蒸汽、油品、海水等
适用温度
-29℃～425℃
六、美标凸耳对夹式蝶阀主要零件的材质：
零件名称
材料
阀体
WCB、304、316、316SS、CF8M
蝶板
WCB、304、316、316SS、CF8M
阀杆
316、2Cr13、1Cr18Ni9Ti
密封圈
316、氟塑料
填料
柔性石墨、氟塑料

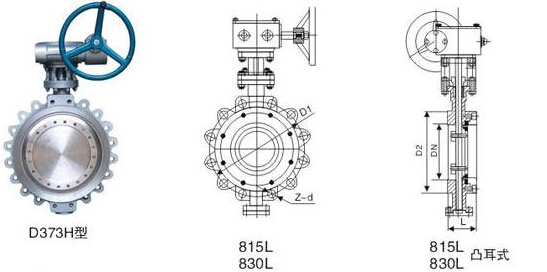

D373H美标凸耳式蝶阀(美标815W系列)
公称通径
结构长度 （标准值）
外形尺寸 （参考值）
连接尺寸 （标准值）
参考重量 （kg）
L
L1
H
H0
D
D1
D2
M
Z-d
2"
50
43
108
110
345
152
120.5
92
M18
4-19
9
3"
80
49
114
125
380
190
152.5
127
M18
4-19
11
4"
100
56
127
145
415
229
190.5
157
M18
8-19
13
5"
125
64
140
165
455
254
216
186
M20
8-22
16
6"
150
70
140
175
545
279
241.5
216
M20
8-22
26
8"
200
71
150
210
645
343
298.5
270
M20
8-22
34
10"
250
76
160
250
695
406
362
324
M24
12-25
51
12"
300
86
178
285
830
483
432
381
M24
12-25
72
14"
350
92
190
320
900
533
476
413
M27
12-29
106
16"
400
102
216
355
980
597
540
470
M27
16-29
133
18"
450
114
222
380
1030
635
578
533
M30
16-32
176
20"
500
127
229
415
1110
699
635
584
M30
20-32
190
24"
600
154
267
475
1305
813
749.5
692
M33
20-35
394
30"
750
165
292
580
1525
985
914
857
M33
28-35
476
32"
800
190
318
630
1585
1060
978
914
M39
28-41
618
36"
900
203
330
680
1765
1168
1085
1022
M39
32-41
762
D373H美标凸耳式蝶阀(美标815L系列)
公称通径
结构长度 （标准值）
外形尺寸 （参考值）
连接尺寸 （标准值）
参考重量 （kg）
L
H
H0
D1
D2
M
Z-d
6"
150
70
175
545
241.5
216
M20
8-22
28
8"
200
71
210
615
298.5
270
M20
8-22
36
10"
250
76
250
695
362
324
M24
12-25
53
12"
300
86
285
830
432
381
M24
12-25
74
14"
350
92
320
900
476
413
M27
12-29
110
16"
400
102
355
980
540
470
M27
16-29
138
18"
450
114
380
1030
578
533
M30
16-32
180
20"
500
127
415
1110
635
584
M30
20-32
196
24"
600
154
475
1305
749.5
692
M33
20-35
400
30"
750
165
580
1525
914
857
M33
28-35
482
36"
900
203
680
1765
1085
1022
M39
32-41
488
D373H美标凸耳式蝶阀(美标815W系列)
公称通径
结构长度 （标准值）
外形尺寸 （参考值）
连接尺寸（标准值）
参考重量（kg）
L
L1
H
H0
D
D1
D2
M
Z-d
2"
50
43
108
110
345
165
127
92
M18
8-19
9
20
3"
80
49
114
125
380
210
168
127
M20
8-22
12
29
4"
100
56
127
145
415
254
200
157
M20
8-22
13
35
5"
125
64
140
165
455
279
235
186
M20
8-22
18
40
6"
150
70
140
175
545
318
270
216
M20
12-22
28
81
8"
200
71
150
210
645
381
330
270
M24
12-26
37
94
10"
250
76
160
250
695
445
387
324
M27
16-29
56
158
12"
300
86
178
285
830
521
451
381
M30
16-32
79
183
14"
350
92
190
320
900
584
514
413
M30
20-32
116
239
16"
400
102
216
355
980
648
571
470
M33
20-35
146
302
18"
450
114
222
380
1030
711
628
533
M33
24-35
193
346
20"
500
127
229
415
1110
775
686
584
M33
24-35
209
434
24"
600
154
267
475
1305
914
813
692
M39
24-41
433
638
30"
750
165
292
580
1525
1092
997
857
M45
28-49
523
788
36"
900
203
330
680
1765
1270
1168
1022
M50
32-53
838
1146
D373H美标凸耳式蝶阀(美标815L系列)
公称通径
结构长度 （标准值）
外形尺寸 （参考值）
连接尺寸 （标准值）
参考重量（kg）
L
H
H0
D1
D2
M
Z-d
6"
150
76
175
545
270
216
M20
12-22
29
8"
200
89
210
615
330
270
M24
12-26
38
10"
250
114
250
695
387
324
M27
16-29
58
12"
300
114
285
830
451
381
M30
16-32
81
14"
350
127
320
900
514
413
M30
20-32
119
16"
400
140
355
980
591
470
M33
24-35
149
18"
450
152
380
1030
628
533
M33
24-35
198
20"
500
152
415
1110
686
584
M33
24-35
215
24"
600
178
475
1305
813
692
M39
24-41
436
30"
750
229
580
1525
997
857
M45
28-49
528
36"
900
241
680
1765
1168
1022
M50
32-52
843
