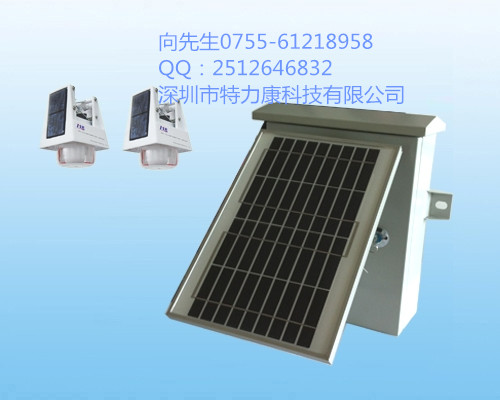

故障在线监测系统，10kV配电线路故障检测系统，架空二遥带远传通讯智能故障指示器

TLKS-PDMT-DCU 特力康小向

一、摘要

我国10-35kV架空配电线路由于所处地理位置较复杂，在运行过程成极易受风雨等恶劣天气的影响发生接地短路故障，且故障发生后，常常需要大量的维护人员对故障进行查找，既费时又费力，还给线路和设备安全运行带来隐患，影响供电可靠性和人们的正常生产生活，为了提升故障定位水平、加强配电网管控，深圳市特力康科技自主研制了一款故障在线监测系统（10kV配电线路故障检测系统，架空二遥带远传通讯智能故障指示器），可快速解决目前所遇到的问题。

二、用途

故障在线监测系统（10kV配电线路故障检测系统，架空二遥带远传通讯智能故障指示器）可对配网线路中传输电流状态、温度大小以及故障类型和故障位置等信息进行监测，一旦监测到线路异常，现场通过架空通讯式故障指示器翻排和LED灯不断闪烁指示故障，并利用无线通信终端建立双向信息通道，将采集到的线路运行状态以及故障数据信息传至后台监测终端，供给维护工作人员查看，可帮助线路维护人员节省故障查找时间，降低查找成本，及时恢复供电。

三、主要功能

1、??????识别故障：故障在线监测系统（10kV配电线路故障检测系统，架空二遥带远传通讯智能故障指示器）具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障。

2、 ??????显示方式：翻排显示或发光显示360°范围内均可观察，翻牌方式时，显示牌采用夜视反光技术。

3、???无线接收：接收通讯式故障指示器通过无线射频发回的故障点信息。

4、??????信息发送：向中心站发送故障信息，可采用GSM、GPRS、RS232、RS485或以太网等通信方式。

5、 ??????信号远传：故障在线监测系统（10kV配电线路故障检测系统，架空二遥带远传通讯智能故障指示器）内置无线通信模块，可将动作信号远传至架空通信终端。

6、 ??????自动复位：故障指示器探头具有延时自动复位或（和）遥控复位的功能，自动复位时间可由用户指定或出厂前设定；故障发生时自动开始计时，返回时间误差不大于±10%。

7、 ??????防锈耐蚀：结构零件采用防锈防蚀材料，装卸过程不发生误报警。

8、??????后备电源：配置太阳能电池板，用以给后备电源充电。后备电源可以维持通信终端连续15天工作，不需补充能量。

四、技术参数

1、通讯式故障指示器技术参数

? ??????故障指示器动作准确率：大于90%
? ??????线路电压：10kV， ??????绝缘耐压：125kV
? ??????短耐受电流能力：31.5kA/2s
? 适应环境温度：-30℃~70℃
? 帆牌/闪光夜间可视距离：≥300m
? ??????连续闪光时间：≥5000小时
? ??????闪光时间间隔：≤5s， ??????无线通信距离：≤100m
? ??????抗风能力：风力150km/h不可松脱
? ????重量：≤550g，??????防护等级：IP68

2、通信终端技术参数

1）、通信

?  通信方式：以太网、串口、无线公网等
?  通信规约：IEC60870-5-101、 IEC60870-5-104或CDT等
?  抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
? ???????????防护等级：IP54

2）、工作电源

? ??????配置太阳能电池板为蓄电池充电
? ??????太阳能电池标称功率：12W
? ??????太阳能电池工作电压：18V
? ??????蓄电池使用寿命：大于5年
? ??????阴雨天气下连续工作时间：>15天
? ??????静态功耗：不大于0.02W

3）、适应环境

    ? ??????抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
    ? ??????防护等级：IP54

五、结语

我司故障在线监测系统（10kV配电线路故障检测系统，架空二遥带远传通讯智能故障指示器）具有扩展性强、精确度和可靠性高等特点，可迅速定位配电网系统中隐蔽性故障，适合我国穿越偏远地区的架空输电线路故障检测，能满足当前我国配电网架空线路故障实时报警的需求，对提升配电网自动化管理水平和保障配网的安全运行具有重要意义。
