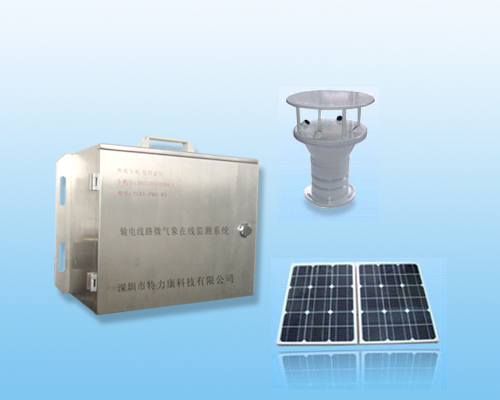

输电线路走廊微气象采集装置技术规范

微气象在线监测装置、输电线路微气象在线监测设备、输电线路走廊微气象采集装置

（型号：TLKS-PMG-WT 特力康小向）

一、概述

高压架空输电线分布于深山峡谷、河流湖泊以及高海拔山地等地区较多。其中复杂的地理环境，极易形成特殊的气候条件，对线路运行造成巨大的影响，严重时还会损坏输电线路及相关电力设备。而对于电网设施集中地带，一旦受特殊气象条件影响，将会引起供电中断，带来的损失不可小觑。特力康科技微气象在线监测装置（输电线路微气象在线监测设备、输电线路走廊微气象采集装置）可及时收集线路“微气象”的第一手数据，对于防范雨、雪、冰冻天气帮助很大。

二、原理

微气象在线监测装置（输电线路微气象在线监测设备、输电线路走廊微气象采集装置）犹如安装在电力杆塔上的微型气象站，可通过微气象传感器实时在线监测线路区域湿度、温度、风速、风向、大气压、雨量以及光辐射等气象参数，并以无线传输方式将监测到的参数信息传至系统分析中心，便于运维工作人员及时准确判断线路局部区域的气象状况，若遇到及端异常天气时，系统会提示管理人员对报警点采取相应的预防措施。

三、主要功能

1、具有对杆塔安装点的局部环境的温度、湿度、风速、风向、大气压指标的实时监测，适用于各种恶劣的气候环境。

2、具有传感、采集气象数据，进行相应存储，并将测量结果通过通信网络传输到状态监测代理装置或状态监测主站。

3、具备数据合理性检查分析功能，对采集数据进行预处理，自动识别并剔除干扰数据；当判断装置出现运行故障时，能启动相应措施恢复装置的正常运行状态。

4、微气象在线监测装置（输电线路微气象在线监测设备、输电线路走廊微气象采集装置）具备对原始采集量的计算功能，得出反映各气象参数特性的数据；具备对装置自身工作状态包括采集、存储、处理、通信等的管理与自检测功能。

5、采用系统接地抗干扰设计，数据采集信号双端差分输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。

6、具备按远程指令修改采集频率、采样时间间隔、网络适配器地址等参数的功能；气象数据存储可达30天的。

四、技术参数

供电方式：太阳能及高性能聚合物蓄电池

通信方式：GPRS/WIFI/OPGW光纤通信

工作电压：DC12V

功率：6W（瞬间最da30W）

监测参数：

1、气温  ?40℃～＋50℃；±0.5℃、

  2、相对湿度   0～100％；±4%

  3、风速  0～60m/s；±（0.5＋0.03V）m/s，V为标准风速值

  4、风向  0～360°；±5°

  5、气压  550hPa～1060hPa；±0.3hPa

  6、雨量  0～4mm/min；±0.4mm

  7、光辐射

后端软件平台：

  1、平台接入：支持接入省局/市局PMS系统

  2、浏览方式：支持PC客户端/手机客户端实时查看气象数据

  3、远程管理：支持远程更新、配置与调试前端装置参数

五、结语

TLKS-PMG-WT型微气象在线监测装置（输电线路微气象在线监测设备、输电线路走廊微气象采集装置），是一套针对输电线路走廊局部气象环境监测而设计的多要素微气象监测装置，该装置测量精度高、使用方便，可对存在不安全因素的高压输电线路及时进行了解，为研究分析者提供方便，可靠的数据服务，从本质上提升抗灾能力，确保电网安全稳定运行。
