输电线路覆冰监测终端国南网标准

输电线路覆冰监测终端、输电线路图像监视系统及覆冰监测系统、覆冰在线监测装置

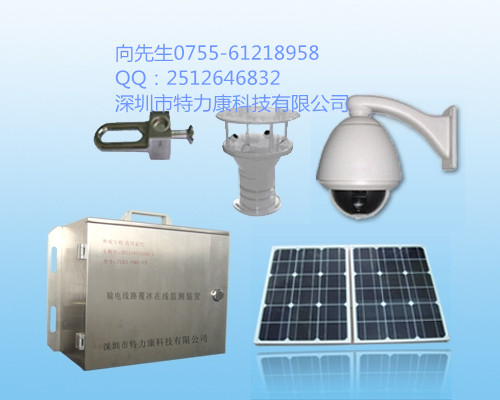

（型号：TLKS-PMG-FB100 特力康小向）

一、概述

我国架空输电线路分布高山峻岭较多，在遇到持续低温雨雪恶劣天气时，裸露在外的输电导线、瓷瓶以及杆塔等电力设施很容易覆冰覆雪，由覆冰给架空线路带来的巨大重力，会使得线路断线短路停电，严重时还会造成瓷瓶绝缘子串冰闪、倒塔等电力事故，甚至还会引发整个输电网系统瘫痪，引起大面积停电。针对此现象，特力康科技研制了一款适用于10kV-1000kV高压线路覆冰灾害监测的输电线路覆冰监测终端（输电线路图像监视系统及覆冰监测系统、覆冰在线监测装置）。

二、原理

输电线路覆冰监测终端（输电线路图像监视系统及覆冰监测系统、覆冰在线监测装置）利用拉力倾斜传感器对线路不均衡张力差、绝缘子串风偏角、绝缘子串偏斜角以及综合悬挂载荷等数据进行实时探测，同时利用智能摄像机和微气象传感器对输电线路走廊图像/视频和气象环境（温湿度、风速风向等参数）进行在线监测，并通过无线传输方式，将监测到的数据参数及图像信息传至后端监控平台加以分析处理，为及时了解现场覆冰情况和清除线路积雪覆冰提供重要的科学依据。

三、主要功能

1、采用无线3G/GPRS/CDMA网络传送视频及数据给监控中心系统，无需布线和架设天线，真正做到任何时间、任何地方、任何现场都能实现监控。

2、具有高清晰数字视频及图片即时获取功能，自动分析报警提示值班人员功能。

3、具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统。

4、输电线路覆冰监测终端（输电线路图像监视系统及覆冰监测系统、覆冰在线监测装置）具有高温、低温环境下工作，具有自加热功能；具有远程控制采集视频、微气象、拉力、倾角数据功能。

5、数据采集前端采用多层屏蔽、抗干扰、抗雷击技术、确保系统运行稳定可靠，可取代造价高、维护困难的观冰站。

6、后台软件根据用户需求，系统运行参数、报警参数、数据采集密度等可以远程设置。

7、监控容量大，可设多级用户的权限管理，数据暂存功能，可以在通讯异常时能存储30天以上的数据。

四、技术参数

1、工作电压：DC12V。

2、供电方式：太阳能+高性能聚合物蓄电池。

3、通信方式：3G/GPRS/CDMA。

4、数据通道：RS485透明传输。

5、报警通道：1路，常开/常闭。

6、导线拉力探测：

1）、量程：7~50t；

2）、测量范围：5％～100％FS（线性工作区间）；

3）、分度数n≥1000；

4）、回零误差 （％FS）：±0.25；

5）、示值误差 （％FS）：±0.50；

6）、重复性 （％FS）：±0.50；

7）、滞后 （％FS）：±0.15（根据用户需要给出）；

8）、长期稳定性 （％FS）：±0.50；

9）、线性度≤5.0％。

7、工作环境：

1）、温度：-40℃～+85℃，

2）、相对湿度：≤98％，

3）、大气压力：550hPa～1060hPa；

8、监测参数

1）、拉力传感器: 7t，10t，16t，21t，32t，42t，55t（根据实际需要定制）完全满足被替代金具的各种功能要求。

   2）、角度传感器：双轴≥±60°耐低温、抗干扰并能在冰雪天气正常工作

   3）、环境气象站参数：超声波高精度传感器，综合测量环境温度、湿度、风向、风速、气压、雨量等参数。

   4）、图像监测：1路图像输入

五、结语

输电线路覆冰监测终端（输电线路图像监视系统及覆冰监测系统、覆冰在线监测装置）是一套针对低温冰雪中运行的输电线路覆冰覆雪状态在线监测而设计的监测设备，并融合了微气象探测技术，通过该装置可全面掌握偏远地区电网线路覆冰覆雪隐患以及了解线路覆冰发展趋势，对提升电网线路管控水平和保障电网的安全稳定运行具有重要作用。
