线路视频监测装置国南网标准

视频在线监测装置、智能输电线路视频图像在线监测系统、线路视频监测装置

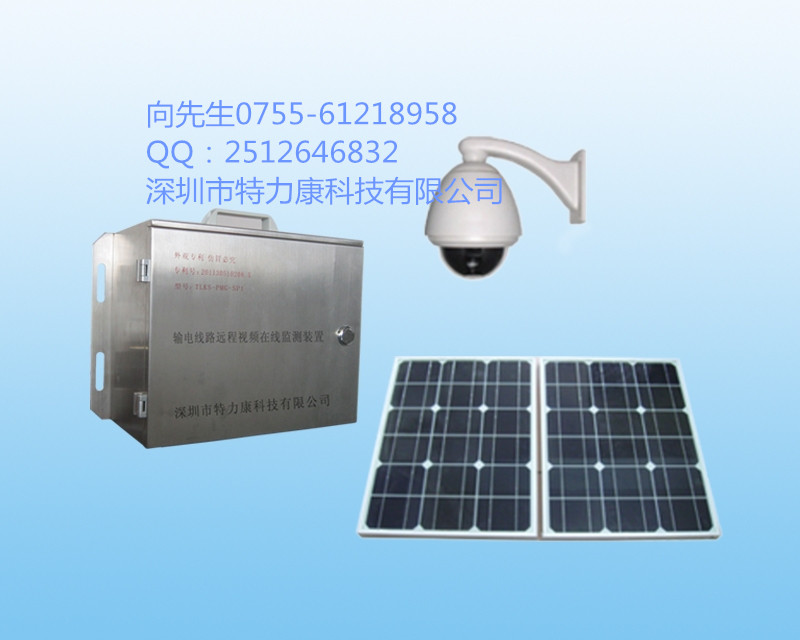

（型号：TLKS-PMG-100 特力康小向）

一、概述

在线路保护区内进行采石挖沙、栽种树木以及建设道路、修建房屋等现象，轻则会造成线路断线短路，重则会使得杆塔倾斜、断裂，破坏整个电网系统，不仅会给输电线路安全运行带来巨大的威胁，甚至有时还会影响到人身安全。目前电力设备外破事件，已成为我国输电线路安全运行的主要隐患，为了控制输电线路外力破坏事故，降低输电线路跳闸故障率，深圳市特力康科技有限公司设计了一款智能型视频在线监测装置（智能输电线路视频图像在线监测系统、线路视频监测装置）。

二、原理

视频在线监测装置（智能输电线路视频图像在线监测系统、线路视频监测装置）是一套针对输电线路铁塔巡线、远程监控而设计的视频在线监测装置，前端智能摄像机可对输电线路走廊、杆塔周围环境进行实时在线监测，通过无线传输方式，可将将监测到的图片/视频信息传至后端监控平台，当线路遭遇外力破坏或发生异常时，选线管理人员可通过监控设备第一时间获取远方现场施工情况，并及时消除输电线路存在的安全隐患，确保电网安全运行。

三、主要功能

1、采用无线3G/GPRS/CDMA网络传送视频数据给监控中心系统。

2、具有高清晰数字视频及图片即时获取功能。

3、视频在线监测装置（智能输电线路视频图像在线监测系统、线路视频监测装置）具有自动分析报警提示值班人员功能。

4、具有远程控制摄像机拍照、录像、变焦、聚焦、方位调整及预制位设置。

5、具有远程设置采集方式(自控方式或受控方式)、自动采集时间的功能；监测各线路杆塔的所有图像信息，同时具备对视频装置的远程控制和设置功能。

6、现场图像即时采集。通过现场在线红外监测到突发事件时产生报警信号并主动上传，在监控终端软件的控制下，将相应的现场图像（压缩图片或视频）即时发送至监控中心。

7、采用三层高品质密封金属盒，具有良好的抗电磁干扰能力、封闭、防雷、防雨、防尘等功能。

8、采用休眠、待机、定时启动视频传输、报警启动视频传输、短信启动视频传输等多种工作模式相结合，实现了真正意义的低功耗。

四、技术参数

1、供电方式：太阳能+高性能聚合物蓄电池

2、工作电压：DC12V

3、通信方式：3G/GPRS/CDMA

4、视频通道：4路，切换传输

5、报警通道：1路，常开/常闭

6、监测数据：

1）、温度、湿度、风速（可选）、风向（可选）。

2）、监测顺线倾斜角和横向倾斜角。

3）、监测各线路杆塔的所有图像信息，同时具备对视频装置的远程控制和设置功能。

7、摄像机：

1）、像素数：PAL:704(H)×576(V)

2）、水平分辨率：480 TVL(彩色)/520 TVL(黑白)

3）、蕞低照度：1.0Lux/F1.4(彩色)/0.01Lux/F1.4(黑白)

4）、变焦率：18倍光学变焦，12倍电子变焦；

5）、预置位数量：128

6）、水平旋转角度：0°-360°/俯仰角度 -3°+ ±90°

8、后端软件平台：

1）、平台接入：支持接入省局/市局PMS系统
2）、浏览方式：支持PC客户端/手机客户端实时视频浏览

3）、远程管理：支持远程更新、配置与调试前端装置参数

五、结语

输电线路运维工作一直是供电部门艰巨而又难的任务，因此，只有采取多项维护措施，才能可降低电力停电事故率。通过安装使用TLKS-PMG-100视频在线监测装置（智能输电线路视频图像在线监测系统、线路视频监测装置），可更好地观察输电线路的运行状态和塔基安全等情况，随时掌握输电线路运行情况，可有效解决电网运行、设备运维、故障抢修等重点问题，从而进一步提高供电水平。
