专业直售电力线路故障指示器

电力线路故障指示器，配电线路故障在线监测系统

TLKS-PDMT-DCU

一、概述

我国架空输电线路运行环境复杂多样，受环境以及外力破坏的影响，常常会引起输电线路发生接地短路故障，使得线路跳闸停电，在查找维护故障时，往往需要花费大量的人力物力，且很难在第一时间内恢复供电，因此研究电力线路故障指示器（配电线路故障在线监测系统），通过对输电线路状态进行实时监测，对线路故障进行时刻追宗，是提高输电线路运行安全可靠性的有效方法。

二、产品详情

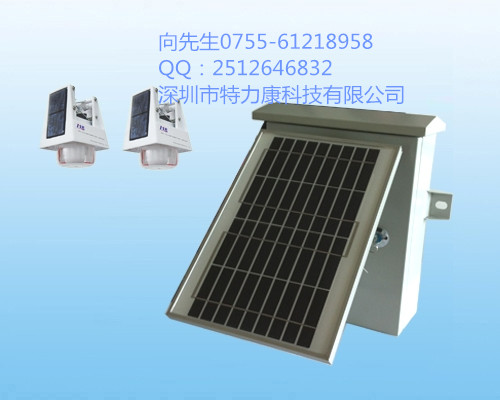

电力线路故障指示器（配电线路故障在线监测系统）是由架空探测装置、架空通信终端、信息处理终端、中心站软件以及计算机等部分组成，巡线人员可在现场借助指示器，迅速确定故障区段，并找出故障点，同时也可在后台监测中心对输电线路运行状态进行实时监测，对故障发生地点进行锁定，便以工作人员快速做出处理决定，提高供电可靠性，减少停电带来的经济损失，该设备还具有区分永久性故障和瞬时故障，能区分停电、接地、短路、过流等故障。

三、功能特色

1、电力线路故障指示器（配电线路故障在线监测系统）具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障；

2、帆牌显示或发光显示360°范围内均可观察，帆牌方式时，显示牌采用夜视反光技术；

3、故障指示器探头具有研时自动复位或（和）遥控复位的功能，自动复位时间可由用户指定或出厂前设定；故障发生时自动开始计时，返回时间误差不大于±10%；

4、杜绝合闸励磁涌流引起的误动现象；内置无线通信模块，可将动作信号远传至架空通信终端；接收通讯式故障指示器通过无线射频发回的故障点信息；

5、向中心站发送故障信息，可采用GSM、GPRS、RS232、RS485或以太网等通信方式；

6、主站软、硬件系统由中心站（前置机）、后台软件和后台硬件三部分组成。遵循IEC61968标准，采用信息交换总线（IEB）方式，实现与配电SCADA、故障定位以及其它系统接口等功能，并为实时数据的接入、实时数据和管理信息的集成以及应用功能扩展提供一个信息一体化的平台。

四、主要参数

1、通讯式故障指示器技术参数

? ??????故障指示器动作准确率：大于90%
? ??????线路电压：10kV， ??????绝缘耐压：125kV
? ??????短耐受电流能力：31.5kA/2s
? 适应环境温度：-30℃~70℃
? 帆牌/闪光夜间可视距离：≥300m
? ??????连续闪光时间：≥5000小时
? ??????闪光时间间隔：≤5s， ??????无线通信距离：≤100m
? ??????抗风能力：风力150km/h不可松脱
? ? ??????重量：≤550g，??????防护等级：IP68

2、通信终端技术参数

1）、通信

?  通信方式：以太网、串口、无线公网等
?  通信规约：IEC60870-5-101、 IEC60870-5-104或CDT等
?  抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
? ??????使用寿命：8-10年?，?????防护等级：IP54

2）、工作电源

? ??????配置太阳能电池板为蓄电池充电
? ??????太阳能电池标称功率：12W
? ??????太阳能电池工作电压：18V
? ??????蓄电池使用寿命：大于5年
? ??????阴雨天气下连续工作时间：>15天
? ??????静态功耗：不大于0.02W

五、结语

我司在线路故障检测技术上已经达到国际先进水平，可根据用户的需求生产出相应的产品，电力线路故障指示器（配电线路故障在线监测系统）就是其中的一种，是结合现代通信技术和计算机技术研制而成，具有超高自动化检测功能，能将现场的故障信息传送至后台监控中台，便以了解线路的运行状态。
