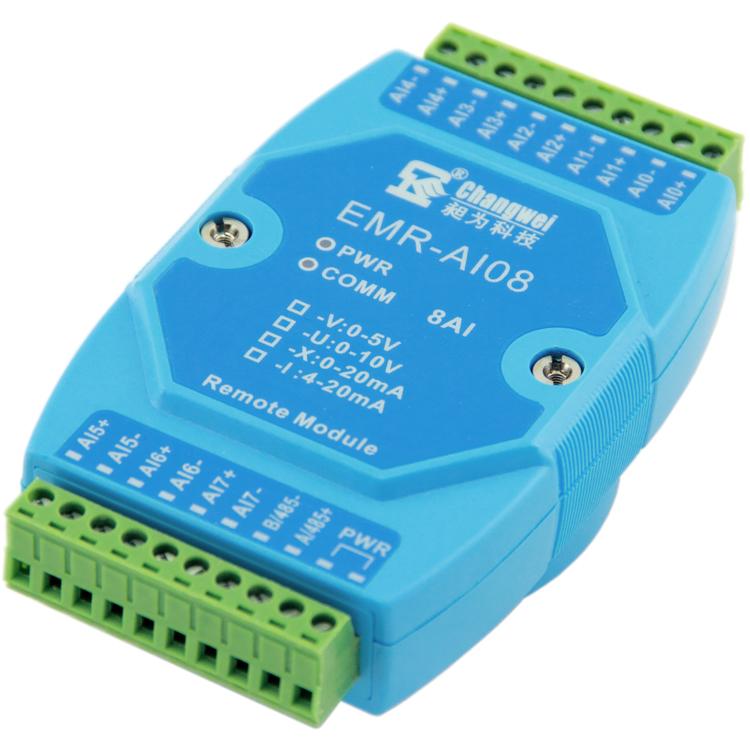

EMR-AI08系列为RS485型8通道模拟量输入（AI）模块，具有4个分支型号，分别支持0~5V输入（EMR-AI08-V）、0~10V输入（EMR-AI08-U）、4~20mA输入（EMR-AI08-I）、0~20mA输入（EMR-AI08-X），分辨率为12位，±0.2%采样精度。
一、参数列表
模拟量输入接口
（AI）
分支型号
EMR-AI08-V
EMR-AI08-U
EMR-AI08-I
EMR-AI08-X
输入范围
0-5V
0-10V
4-20mA
0-20mA
通道数
8（系统隔离电压2500VDC）
输入阻抗①
10M Ω
249 Ω
输入保护
60VDC
——②
ADC分辨率
12位
采样精度
0.2%（25℃，满量程）
温度漂移
小于50ppm/℃
寄存器刷新频率
100Hz/通道（采样频率1000Hz/通道）
串口通信参数
接口类型
RS485
波特率
1200～115200bps可设置，默认为9600bps
数据位
8位
校验位
奇校验、偶校验、无校验（默认）
停止位
1位（默认）、1.5（无校验）、2位（无校验）
通讯协议
Modbus RTU
地址范围
1~254（同一总线上最多支持250个设备）
串口保护
ESD保护
15KV
隔离电压
2500VDC
浪涌保护
800W
电源参数
电源规格
9～24V DC，无极性接入
功耗
<2.0W（24VDC：Imax=80mA）
浪涌保护
800W
电源过压、过流
60V，800mA
工作环境
工作温度
-25～75℃
储存温度
- 40～125℃
相对湿度
5～95%RH，不凝露
其他
尺寸
72.0mm*141.5mm*43.5mm（含端子和卡槽板）
外壳材质
ABS工程塑料
安装方式
标准DIN导轨安装或螺丝安装
保修
3年质保
注①：本产品采用有源输入阻抗技术，在断电时使用万用表测试电压输入型模块输入阻抗的方式是错误的，测量输入阻抗的正确方式为将被测信号源串联一个500KΩ电阻后再连接在本设备上，上电后测试被串联的电阻的两端电压，根据欧姆定律，即可测得输入阻抗。
注②：对于电流型输入设备，请勿在模拟输入端（AI+、AI-）接入大于40mA的电流源，也不要直接在AI+、AI-上并入大于10V电压源，因为这会使设备精度变差，甚至造成设备损坏。
EMR-AI08具有4个分支型号，分别支持0~5V输入（EMR-AI08-V）、0~10V输入（EMR-AI08-U）、4~20mA输入（EMR-AI08-I）、0~20mA输入（EMR-AI08-X）。EMR-AI08分辨率为12位；AI具有断线检测功能；模拟信号放大采样电路与主电路隔离，有效抑制现场干扰；高速处理芯片，具有强劲的数据处理能力；看门狗电路设计，在出现意外时能够自动复位EMR-AI08，ESD、过压、过流保护设计，确保系统长期运行稳定可靠。
同时，针对工业应用，EMR-AI08采用隔离的RS485通讯接口设计，避免工业现场信号对EMR-AI08通讯接口的影响；具有良好的扩展性能，同一总线上支持最多250个设备在线通讯；标准Modbus
RTU通讯协议，支持多种常用功能码，使得用户可以更加轻松实现与广泛 SCADA软件、HMI 设备及支持Modbus RTU协议的PLC等设备和系统的整合应用；具有通讯超时检测功能；并且，我们免费提供协议和示例代码，使您的二次开发更加灵活、简便、高效。
产品特点：
（1）8路模拟量输入，具有0~5V、0~10V、0~20mA、4~20mA四种（订购时请指定具体输入类型）；
（2）模拟量输入与系统完全隔离；
（3）12位分辨率，0.2%采样精度；
（4）Modbus RTU通信协议，支持3、4、6、16功能码；
（5）AI输入具有断线检测功能；
（6）485地址范围支持1-254（同一总线上最多支持250个设备）；
（7）电源具有无极性输入功能；
（8）RS485通讯接口提供光电隔离及每线600W浪涌保护；
（9）具有良好的过流过压、反接保护功能；
（10）支持任意串口参数下强制初始化模块串口参数及485地址设置功能。
应用领域：
（1）医疗、工矿产品开发 ；
（2）工控教学应用远程通讯 ；
（3）机房动力环境监控；
（4）移动数据采集站 ；
（5）智能楼宇控制数据、安防工程等应用系统 ；
（6）机械、消防、石化、建筑、电力、交通等各行业RS-232/485总线工业自动化控制系统。
