8路热电偶温度采集模块 热电偶转485 标准Modbus协议
8路热电偶温度采集模块 热电偶转485 标准Modbus协议

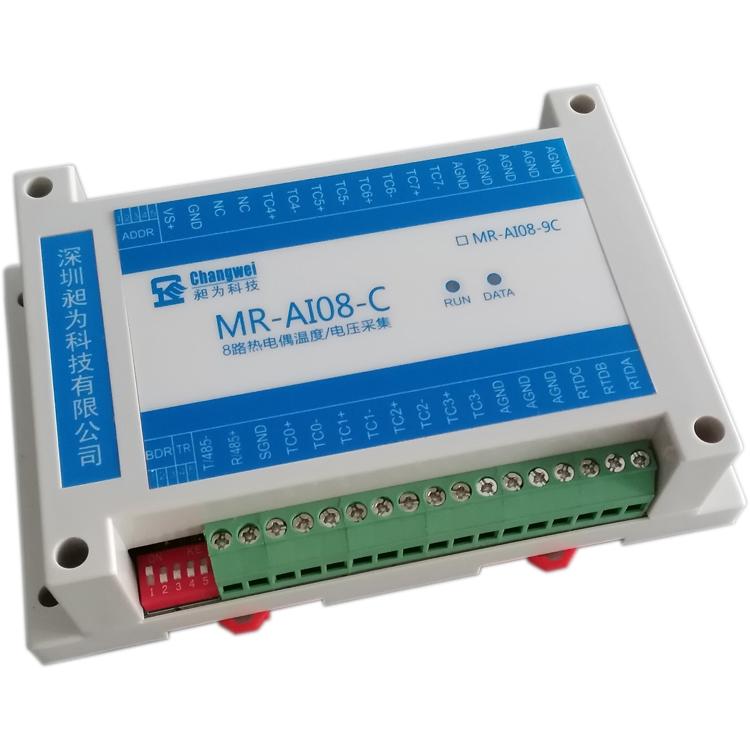

MR-AI08-C为RS485型8通道热电偶（TC）输入模块，每个通道可采集不同类型热电偶，支持常用的J、K、T、E、R、S、B、N分度热电偶以及0～80mV电压信号的采集。分辨率16位，采样精度0.2%+1℃。标准Modbus RTU通讯协议。
同时，针对工业应用，MR-AI08-C采用隔离的RS485通讯接口设计，避免工业现场信号对MR-AI08-C通讯接口的影响；具有通讯超时检测功能；标准Modbus RTU通讯协议，使得用户可以更加轻松实现与广泛 SCADA软件、HMI 设备及支持Modbus RTU协议的PLC等设备和系统的整合应用。并且，我们免费提供协议和示例代码，使您的二次开发更加灵活、简便、高效。
一、参数列表
热电偶
输入接口
（AI）
通道数
8（系统隔离电压1500VDC）
输入类型
J、K、T、E、R、S、B、N热电偶 / 0～80mV电压
测量范围
J
-210～1200℃
S
-50～1768℃
K
-270～1372℃
B
-250～1820℃
T
-270～400℃
N
-200～1300℃
E
-270～1000℃
电压
0～80mV
R
-50～1768℃
输入阻抗
1.5MΩ
ADC分辨率
16位
采样精度
0.2%+1℃
采样速率
10次/秒（所有8个通道加Pt100热电阻）
补偿方式
内部传感器补偿，外部Pt100补偿，固定温度补偿
补偿精度
内部传感器补偿：±1℃
外部Pt100补偿：±0.5℃
注意，由于安装位置关系，内部传感器测量的温度可能比环境温度高。
补偿温度采样速率
2次/秒
串口通信参数
接口类型
RS485
波特率
1200～115200bps可设置，初始为19200bps
通讯格式
8位数据位，无校验，1位停止位，1位起始位
通讯协议
Modbus RTU
地址范围
1~31
串口保护
ESD保护
15KV
隔离电压
1500VDC
浪涌保护
600W
串口过流，过压
60V，1A
电源参数
电源规格
12～24V DC，反接保护
功耗
1.5W
浪涌保护
600W
电源过压，过流
30V，2A
工作环境
工作温度
-10～50℃
储存温度
- 40～85℃
相对湿度
5～95%RH，不凝露
其他
尺寸
145mm*90mm*40mm
外壳材质
ABS工程塑料
安装方式

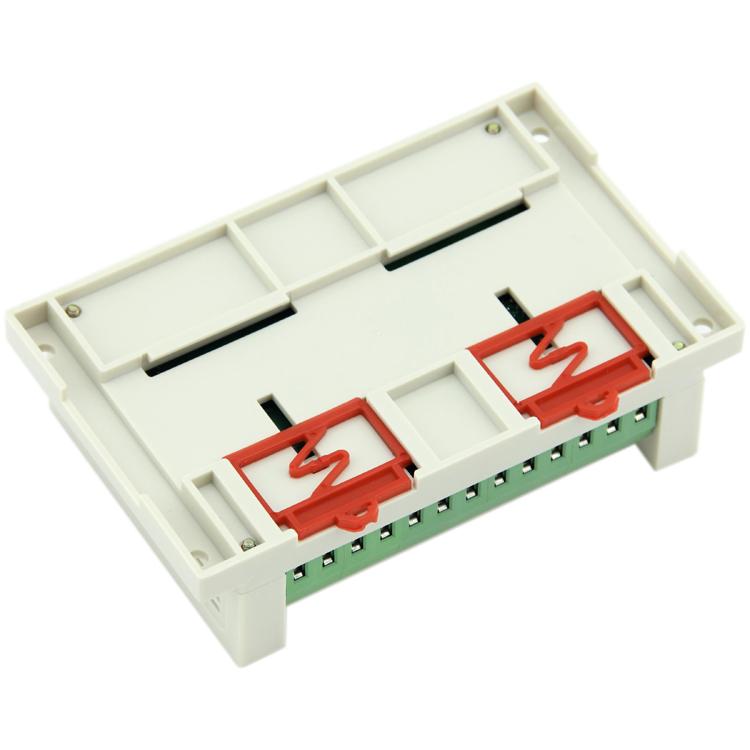

标准DIN导轨安装或螺丝安装
保修
3年质保
产品特点：
（1）8路通用型热电偶（TC）输入，兼容J、K、T、E、R、S、B、N分度热电偶及0～80mV电压信号；
（2）热电偶输入与系统完全隔离；
（3）16位分辨率，±0.2%采样精度+1℃；
（4）支持板载温度传感器补偿、外部Pt100传感器补偿、指定温度补偿等三种温度补偿方式；
（5）Modbus RTU通信协议，支持3、4、16功能码；
（6）具有超时检测功能；
（7）RS485通讯接口提供光电隔离及每线600W浪涌保护；
（8）具有良好的过流过压、反接保护功能；
（9）地址码、波特率无需电脑即可实现现场配置；
（10）集成终端电阻，可根据现场需要配置是否启用
应用领域：
（1）医疗、工矿产品开发 ；
（2）工控教学应用远程通讯 ；
（3）机房动力环境监控；
（4）移动数据采集站 ；
（5）智能楼宇控制数据、安防工程等应用系统 ；
（6）机械、消防、石化、建筑、电力、交通等各行业RS-232/485总线工业自动化控制系统。
