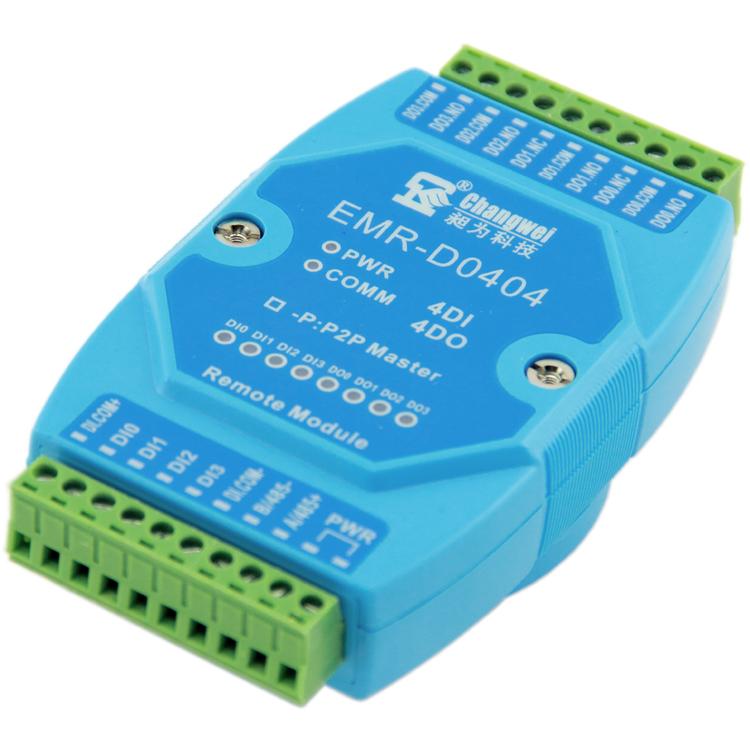

EMR-D0404 / EMR-D0404-P为RS485型4通道开关量输入（DI）、4通道开关量（继电器）输出（DO）模块。模块内部电路与现场开关量输入信号及开关量输出电路之间采用光耦/继电器隔离。
EMR-D0404 / EMR-D0404-P具有4路开关量输入通道，可实现干接点（开关触点）信号及不高于60V DC湿接点（电平）信号的接入检测；4路隔离的开关量（2路C型继电器，2路A型继电器）输出通道，可实现阻性负载触点容量2A/24VDC、1A/120VAC、500mA/240VAC，感性负载触点容量250mA/240VAC；高速处理芯片，具有强劲的数据处理能力；看门狗电路设计，在出现意外时能够自动复位EMR-D0404 / EMR-D0404-P，ESD、过压、过流保护设计，确保系统长期运行稳定可靠。EMR-D0404-P为开关量信号传输主控版本，与EMR-D0404配合，可实现通过485总线远程双向传输4路开关量信号的功能。
同时，针对工业应用，EMR-D0404 / EMR-D0404-P采用隔离的RS485通讯接口设计，避免工业现场信号对EMR-D0404 / EMR-D0404-P通讯接口的影响；具有良好的扩展性能，同一总线上支持最多250个设备在线通讯；标准Modbus
RTU通讯协议，支持多种常用功能码，使得用户可以更加轻松实现与广泛 SCADA软件、HMI 设备及支持Modbus RTU协议的PLC等设备和系统的整合应用；具有通讯超时检测功能；并且，我们免费提供协议和示例代码，使您的二次开发更加灵活、简便、高效。
产品特点：
（1）4路开关量输入，兼容开关触点信号与60V DC以内电平信号，并具计数功能；
（2）4路继电器式开关信号输出，其中2路为C型继电器，2路A型继电器；
（3）开关量输入、开关量输出与系统1500V电压隔离；
（4）支持上位机/上位软件对模块掉电检测及复位判断功能；
（4）Modbus RTU通信协议，支持1、2、3、4、5、6、15、16功能码；
（5）485地址范围支持1-254（同一总线上最多支持250个设备）；
（6）电源具有无极性输入功能；
（7）RS485通讯接口提供光电隔离及每线600W浪涌保护；
（8）具有良好的过流过压、反接保护功能；
（9）支持任意串口参数下强制初始化模块串口参数及485地址设置功能。
应用领域：
（1）医疗、工矿产品开发 ；
（2）工控教学应用远程通讯 ；
（3）机房动力环境监控；
（4）移动数据采集站 ；
（5）智能楼宇控制数据、安防工程等应用系统 ；
（6）机械、消防、石化、建筑、电力、交通等各行业RS-232/485总线工业自动化控制系统。
数字量
输入接口
（DI）
通道数
4（系统隔离电压1500VDC）
输入类型
开关触点信号或电平信号
高电平(数字1)
3.5VDC～60VDC，5mA（24V）
低电平(数字0）
≤1VDC
DI计数器占空比
200Hz：40%~60%；
100Hz：30%~70%
数字量
输出接口
（DO）
通道数
4（系统隔离电压1500VDC）
输出类型
DO0和DO1为C型继电器输出（常开常闭型）
DO2和DO3为A型继电器输出（常开型）
触点容量
阻性负载：2A/24VDC,1A/120VAC,500mA/240VAC
感性负载：250mA/240VAC
最小负载：1mA/5VDC
动作时间
＜ 10ms
释放时间
＜ 10ms
机械耐久性
10,000,000次@300次/分钟
电耐久性
100,000次 @30次/分钟
接触电阻
0.1Ω（DC6V/1A）
串口
通信参数
接口类型
RS485
波特率
1200～115200bps可设置，默认为9600bps
数据位
8位
校验位
奇校验、偶校验、无校验（默认）
停止位
1位（默认）、1.5（无校验）、2位（无校验）
通讯协议
Modbus RTU
地址范围
1~254（同一总线上最多支持250个设备）
串口保护
ESD保护
15KV
隔离电压
2500VDC
浪涌保护
800W
电源参数
电源规格
9～24V DC，无极性接入
功耗
<2.7W（24VDC且所有继电器动作时：Imax=110mA）
浪涌保护
800W
电源过压，过流
60V，800mA
工作环境
工作温度
-25～75℃
储存温度
- 40～125℃
相对湿度
5～95%RH，不凝露
其他
尺寸
72.0mm*141.5mm*43.5mm（含端子和卡槽板）
外壳材质
ABS工程塑料
安装方式
标准DIN导轨安装或螺丝安装
保修
3年质保
技术参数
