DYLG孔板流量
一、概述

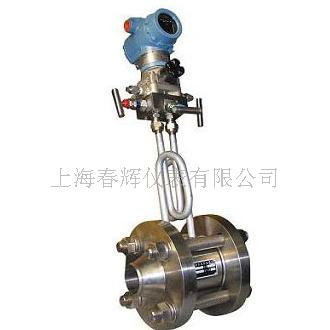

HW-LG一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

二、工作原理

　充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

　　在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：
　　c－流出系数　无量纲　
　　d－工作条件下节流件的节流孔或喉部直径
　　D－工作条件下上游管道内径
　　qm－质量流量　Kg/s
　　qv－体积流量　m³/s
　　ß－直径比d/D  无量纲
　　流体的密度Kg/m³

三、适用范围

1.公称直径：  15  mm  ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10，  1:15
5.精度：0.5级，1级

四、产品选型

型号
  说  明

DYLG
  节流装置（孔板流量计）


  代号
  按其结构特征的两大基本分类


  K
  孔板


  P
  喷嘴等


  代号
  公称压力(公斤）


  2.5
  2.5


  10
  10


  16
  16


  25
  25


  64
  64


  100
  100


  200
  200


  代号
  口径(mm)


  15～1200
  15～1200mm


  代号
  按其结构形式细分


  H
  标准孔板(环室)


  Y
  标准孔板(法兰)


  K
  标准孔板(钻孔)


  I
  ISA  1932喷嘴


  L
  长径喷嘴


  W
  文丘利喷嘴


  G
  经典文丘利管


  S  双重孔板


  Q
  圆缺孔板


  Z
  锥形入口孔板


  R
  1/4圆孔板


  P
  偏心孔板


  N
  整体(内藏)孔板


  X
  楔形孔板


  T
  不在上述之列的特殊节流装置


  代号
  介质


  1
  液体


  2
  气体


  3
  蒸汽


  4
  高温液体


  代号
  补偿形式


  N
  不带压力、温度补偿


  P
  带压力补偿输出


  T
  带温度补偿输出


  Q
  带压力、温度补偿输出


  代号
  变送器差压量程范围


  0
  微差压量程

  ,  ;
  ,    1
  低差压量程


  2
  中差压量程


  3
  高差压量程


  代号
  是否带现场显示


  W
  节流装置传感器


  X
  智能节流装置（流量计）


  代号
  供电方式


  0
  外接+24VDC供电


  1
  3.6V电池供电
