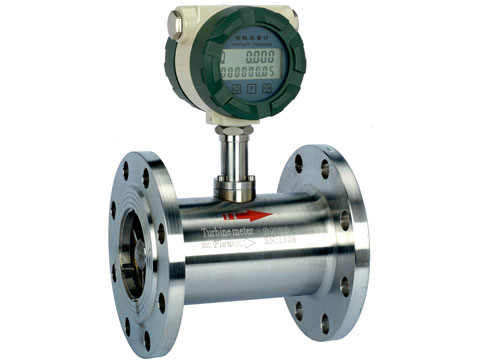

LWGY系列涡轮流量_LWGY系列涡轮_上海春辉仪表有限公司

一、概述
LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有危险的环境中使用。
传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。
二、工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

式中：
                    f——脉冲频率[Hz]
                    k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
                    Q——流体的瞬时流量（工作状态下）[m3/h]
                  3600——换算系数
三、主要技术参数
  LWGY□
  □□□
  □
  □
  □
  说                      明

类

型
  LWGY




  基本型，+5-24DCV供电，无显示，脉冲输出

LWGYA




  4~20mA两线制电流输出，无显示，远传変送型

LWGYB




  电池供电现场显示型，无输出

LWGYC




  现场显示/4~20mA  两线制电流输出

公

称

通

径

单位（mm）
  4



  流量范围＝0.04~0.25m3/h

6



  流量范围＝0.1~0.6m3/h

10



  流量范围＝0.2~1.2m3/h

15



  流量范围＝0.6~6m3/h

20



  流量范围＝0.7-7.m3/h

25



  流量范围＝1~10m3/h

40



  流量范围＝2~20m3/h

50



  流量范围＝4~40m3/h

80



  流量范围＝10~100m3/h

100



  流量范围＝20~200m3/h

150



  流量范围＝30~300m3/h

200



  流量范围＝80~800m3/h

防爆



  无标记，为非防爆型

B


  防爆型

精度等级
  A

  精度0.5级

B

  精度1级


DN4—DN40口径的传感器为螺纹连接，最大工作压力为6.3Mpa;
DN50—DN200口径的传感器为法兰连接,  最大工作压力为2.5Mpa;
DN4—DN10口径的传感器带有前后直管段、过滤器。
DN15以上口径的传感器我公司可配套前后直管段。
(2)  介质温度：-20～＋120℃.
(3)  环境温度：-20～＋55℃.
(4)  供电电源：电压：12V±10%,  电流：≤10mA.
(5)  输出电压幅值：高电平≥8V，低电平≤0.8V.
(6)  传输距离：传感器至显示仪表的距离可达1000m.
