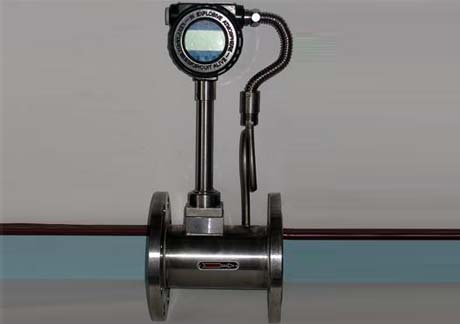

LUZQ蒸汽流量计_LUZQ蒸汽流量_上海春辉仪表有限公司

LUZQ型系列蒸汽涡街流量计是利用流体卡曼原理而研制成的新型流量计。是多益慧元专门开发的用与进行蒸汽计量收费的理想流量仪表。并在化工、电厂、食品等行业蒸汽计量收费中得到广泛应用。

      该系列流量计具有结构简单，可靠性强，准确度高，重复性好，比常规流量计的流量范围与温度范围更大，压力损失更小，抗振动更强，耐老化等特点，保证了计量的精度。

          该系列流量计分一体化显示和远传显示、输出脉冲信号或模拟信号与LCD大屏幕智能显示仪表配套使用，实现温度、压力、流量同屏显示并带有继电显示、时间累积、历史数据查询等多种功能供用户选择。

主要技术参数
（一）工作技术参数
（1）              测量介质：蒸气（饱和蒸气和过热蒸气）、各种气体、液体
（2）              测量可能范围：雷诺数为5×103—7×106
（3）              正常测量范围：雷诺数为2×104—7×106
（4）              测量流速范围：液体0.5-7m/S      气体4—35m/S      蒸气7—70m/S
（5）              被测流体温度：-40℃—+280℃      高温型：-40℃—  +350℃
（6）              被测流体压力：1.6、2.5、4Mpa
（7）              精确度等级：1.0%
（8）              表体材料：1Cr18Ni9Ti
（9）              压力损失：△P+1.2×r×V2  ×10–6
（10）      环境温度：-20℃—+55℃（特殊要求订货说明）
（11）      环境温度：≤90%RH
（12）      大气压力：86—106Kpa
（13）      外供电源：24VDC
（14）      范围度：1：8—1：40
（15）      阻力系数：cd﹤2.4
（16）      防爆标志：ia  II  CT6
（17）      显示类型：      现场无显示，脉冲输出远传显示。
                                                        现场无显示，4-20MA电流信号输出远传显示
                                                        现场大液晶屏显示瞬时累计流量、电池供电（可连续使用3年以上）无输出。
                                                        现场大液晶屏显示瞬时累计流量、外供12-24VDC电源、输出4-20MA

仪表主要分类：
          LUZQ插入式蒸汽流量计（主要用与大口径管道的蒸汽测量）


          LUZQ管道式蒸汽流量计（主要用与DN15-DN300以内管道的蒸汽测）量

              LUZQ温压补偿型蒸汽流量计（在测量蒸汽、特别是用于计量收费的时候建议用温度压力补偿型。这样温度和压力的变化不会影响仪表的精度）




饱和蒸汽质量流量测量范围

绝对压力Mpa  0.07  0.1  0.14  0.2  0.3  0.4  0.5  0.6  0.7  0.8  1.0  1.2  1.4  1.6  2.0  2.5  3.0
温度℃  90.0  99.6  109  120  134  144  152  159  165  170  180  188  195  201  212  224
密度Kg/m3  0.432  0.590  0.809  1.13  1.65  2.16  2.67  3.17  3.67  4.16  5.15  6.13  7.11  8.09  10.1  12.5
扩
展
型
传
感
器

LUZQ蒸汽流量计
