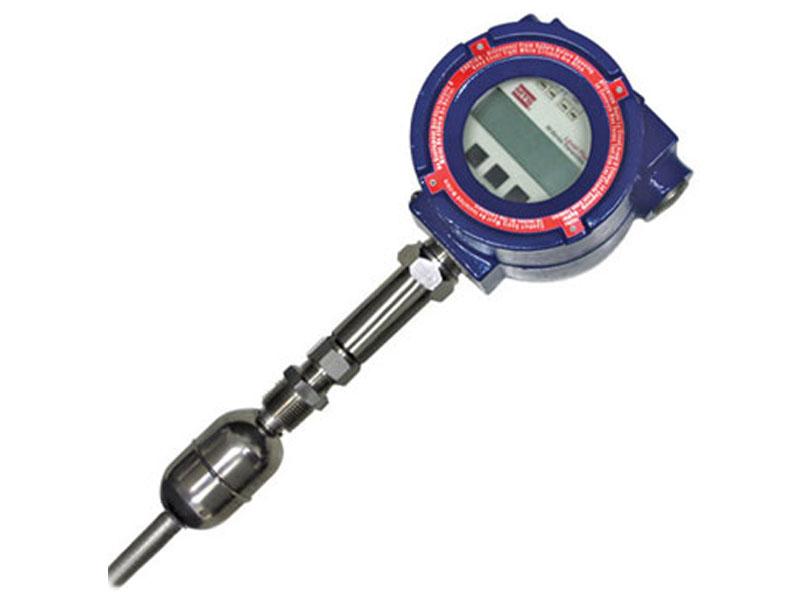

模拟式多参数磁致伸缩液位仪|磁致伸缩液位仪批发|液位仪价格
一、介绍
主要部件如下：
主要部件如下：
三、技术参数
性能
指标
输出
测量参数
液位、界位、温度
输出
双路4-20mA带HART
测量范围
软管：305 ~ 30500px 硬管：46 ~ 19050px
精度
软管：0.035%F.S.或0.794mm
硬管：0.020% F.S.或0.794mm
以较大值为准
重复性
软管：满量程0.010%或0.381mm；硬管：满量程0.005%或0.127mm
以较大值为准
传感器工作温度
-40℃ ~ +125℃
方式
4-20mA，1000Ω，铂制RTD
测温范围
-40 ~ +105℃
重复性
±0.1℃
精度
±1.5℃
漂移
±0.5℃/年
零点标定
-40 ~ +124℃
满量程标定
最小7.2℃，最大149℃
电子部分
输入电压
10.5 ~ 36.1VDC
反极性保护
串联二极管
零点标定
有效长度内的任一点
满量程标定
从零点起≥152mm
环境
湿度
0 – 100% R.H.，非冷凝
电子头工作温度
-34 ~ +71℃
容器压力
依赖所选浮子承受的压力，最高压力软管可达1.896Mpa, 硬管可达6.89Mpa
材料
316L不锈钢；Hastelloy C-276；Monel K-500和Teflon
现场安装
安装方式
3/4或1英寸NPT可调节安装或法兰安装
连线
2线制连接，屏蔽电缆或成对的扭绞螺纹接线端通过3/4英寸NPT导管连接
显示
测量范围
液位1，液位2，温度
更新时间
1秒
尺寸
0.5英寸
数字位数
16位数字
HART通讯
HART基金会认证
防爆认证
FM和CSA
本安：Ⅰ级，BCD组；Ⅱ级EFG组（需加经过认证的安全栅）
防爆：Ⅰ级，BCD组；Ⅱ级EFG组
中国国家级认证
NEPSI本安：Exia ⅡCT4 隔爆：Exd ⅡBT4
更多产品信息请访问博瑞特网站http://www.brtyw.com
特点
1）模组化设计
2）高精度、高重复性
3）双路4-20mA输出带HART
4）本安、隔爆双重认证
应用
1）过程液位测量
2）储罐库存监控
3）界面测量
4）温度测量
主要市场
1）液化石油气
2）制药
3）化工
4）半导体
二、结构
安装在储罐罐顶或旁路管内，用于测量储罐液位、界位、单点温度。
A.电子头：内部有1块模拟板和1个模块，模拟板与磁致伸缩元件及测温元件相连；磁致伸缩元件用于测量液位与界位；测温原件用于测量温度；模块插在模拟板上。
B.探杆（硬管/软管）：内有磁致伸缩敏感元件及测温元件。
C.安装螺栓（4件）：卡在液位仪的硬管部分,用于密封与安装法兰的接口及固定液位仪。通过安装螺栓将液位仪固定在安装法兰上，并可调节液位仪的安装高度（软管液位仪安装调节范围：订货长度±300mm）。
D.卡套：防止浮子滑落或滑入死区（配低水位浮子时须去掉）。
E.底部固定装置：
硬管：卡簧用于防止卡套滑落；
软管：底部重锤（或磁重锤/挂钩）用于拉直液位仪的探杆，并保持液位仪不摆动；
挡片、螺母：防止底部重锤（或磁重锤）脱落。
F.浮子（单浮子或双浮子，可选）：由浮子的位置，反映液面/界面的位置；内有永久性磁铁，注意轻拿轻放。
G.电子头标签——安装在表头上，记载液位仪主要参数：如型号、序列号、梯度、温度位置。
