1. 特点
高精度：±0.5mm
多功能：油位、水位、5点温度及平均温度
全数字输出：RS485接口
总线式布线：一条总线可接8台液位仪
本质安全认证：Exia ⅡCT4
需定期校准

应用
卧式储罐
测量范围在3.8m以下的储罐

主要市场
加油站
加气站

2. 结构

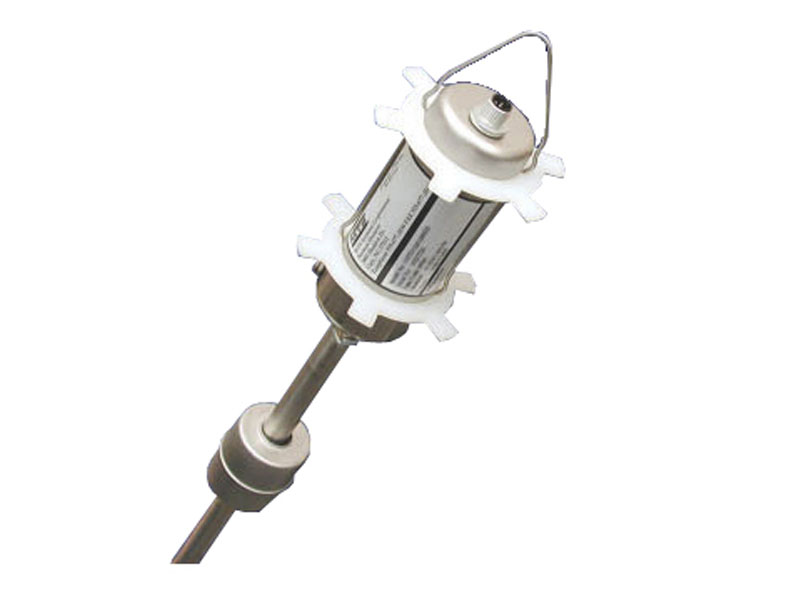

                                                                                                                  法兰安装                                        内装

电子头：内部有两块可插拔的板卡，板卡与磁致伸缩元件及测温元件相连。上板为模拟板，上有5个端子插座用于接线使用。下板为数字板，在数字板边缘

有两个接线插头，一个接磁致伸缩元件用于测量液位与界位，另一个接温度线（测温元件DT线），用于测温。
探杆：内有磁致伸缩敏感元件及测温元件。
卡簧：防止浮子滑落。
液位仪线缆
浮子：由浮子的位置反映液面/界面的位置；内有永久性磁铁，注意轻拿轻放。
电子头标签主要参数：型号、序列号、梯度、温度位置、防爆认证、专利号等。

3.技术参数
性  能                     指   标
液位输出
测量参数           液位 、 界位
满 量 程            737mm至3800mm
精    度             ±0.5mm
迟    滞             0.001%F.S.
重 复 性            0.001%F.S.
分 辨 率            0.025mm
温度输出
测量参数           5个单点温度及液面下的平均温度
测温范围           -40～+71℃
测温精度           ±0.25℃
电子部分
输入电压            24 VDC 供电
输出信号            RS485
反向极保护         串联二极管
瞬时保护             阶段1： 线到地保护；IEC 61000-4-5
                          阶段2： 线到线和线到地保护；IEC 61000-4-4
安全认证            FM（美国）/ATEM（欧洲）：
                          本安认证：（需加本安认可的安全栅）
                          ATEX EEx ia ⅡB T4DTB    FM 1S ClassⅠ，DivⅠ
                          国家仪器仪表防爆安全监督检验站认证：  Exia ⅡCT4
零点调节            软件设定
环境
防护等级             IP68
湿    度                0～100% R.H.
工作温度            电子头：-40℃～+71℃      波导管：-40℃～+71℃
容器压力            依赖所选浮子承受的压力，硬管可达6.89Mpa
材    料               316L不锈钢
现场安装
电 子 头              NEMA4X
电气接口            四芯总线  带1.5m长线缆
5. 安装改造
5.1确定液位仪安装位置的基本原则
安装位置应选择在油罐纵向中轴线上，以减小测量死区；
安装孔下方直径150mm的空间内不能有妨碍浮子上下移动的物体，如储罐支架、横梁、卸油管路等；
液位仪安装位置应远离罐内的卸油管、潜油泵或自吸泵管路，以防止流体直接冲击；为了防止在卸油时对液位仪较大冲击，卸油管出口方向要偏离液位仪方向，需要对人孔上阻碍管路进行改造；
安装位置应选择靠近检尺孔，以保证相同的测量基准。

5.2安装口改造
安装立管规格：通径为DN100，高度不小于400mm。

安装示意图

罐上开口示意图

立管示意图

6.接布线
控制室送到现场的4芯线缆沿总线串联形式，当铺设到每个储罐区时，都进入防爆分线盒，在防爆分线盒内通过接线帽加环氧树脂胶进行连接；加装密封隔离接头，液位仪与钢管通过防爆挠性软管相连。
