1. 介绍
1)电气安全             24V供电
                             本安认证
                              防雷抗浪涌设计

2)油气安全             浮盘密封更好，减少挥发损耗
                              系统提供测漏功能

3)多功能一体化      可同时输出19个参数
                              在罐顶只开一个孔

4)高精度                ±0.794mm

5)不清罐安装         拱顶罐可利用光孔进行安装

6)安装维护更方便  结构简单，没有机械传动装置，核心部件不接触介质，不需安装保护套管

7)综合成本更低     不仅安装成本低，而且避免日后由于罐体变形导致液位仪无法正常使用

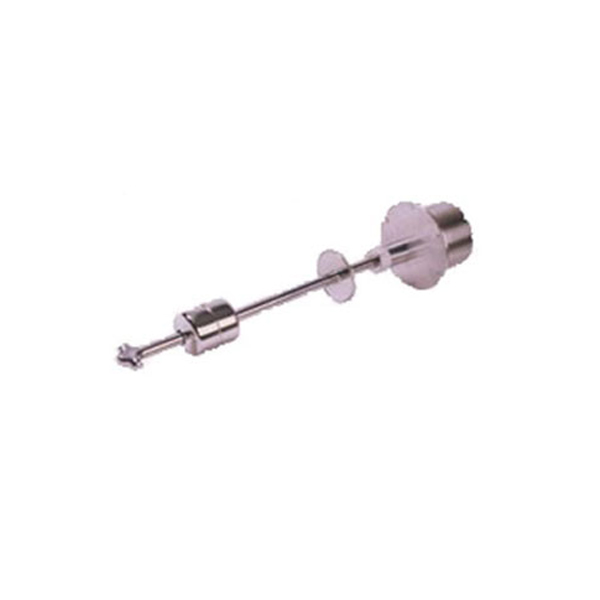

2. 结构
安装在储罐罐顶，用于测量储罐液位、界位、多点温度（5点或12点）及平均温度

主要部件如下：
1)电子腔：内部有两块可插拔的板卡，板卡与磁致伸缩元件及测温元件相连。上板为模拟板，上有5个端子插座，用于接线。下板为数字板，在数字板边缘有两个接线插头，一个接磁致伸缩元件用于测量液位与界位；另一个接温度线（测温元件DT线），用于测量温度。
2)探杆：内有磁致伸缩敏感元件及测温元件。
3)安装螺栓（4件）：卡在液位仪的硬管部分,用于密封与安装法兰的接口及固定液位仪。通过安装螺栓将液位仪固定在安装法兰上，并可调节液位仪的安装高度（调节范围：订货长度±300mm）。
4)卡套：防止浮子滑掉或滑入死区（配低水位浮子时须去掉）。
5)底部固定装置：卡簧用于防止卡套滑落；
6)挡片、螺母：防止底部重锤（或磁重锤）脱落。
7)浮子（单浮子或双浮子，可选）：由浮子的位置，反映液面/界面的位置；内有永久性磁铁，注意轻拿轻放。
8)电子头标签：安装在表头上，记载液位仪主要参数如型号、序列号、梯度、温度位置。

3. 技术参数
性   能                 指     标
1）液位输出
测量参数         液位、界位
满量程            0mm至6m
精度               0.008%F.S.或±0.794mm中最大者
重复性            0.001%F.S. 或 0.127mm中最大者
分辨率            0.025mm
2）温度输出
测量参数         5（或12）个温度点及液面下的平均温度
测温范围         -40 ～ +105℃
测温精度         ±0.25℃
计算参数        (仅Modbus协议)    静容量、空容量、质量（须预输入标准密度）、报警
3）电子部分
输入电压        24VDC
输出信号        RS485
反向极保护     串联二极管
瞬时保护         阶段1： 线到地保护；IEC 61000-4-5
                       阶段2： 线到线和线到地保护；IEC 61000-4-4
安全认证         FM隔爆认证：  一级，BCD组； 二级 ，EFG组
                      FM/CSA本安认证： 一级，ABCD组； 二级 ，EFG组
                      Cenelec认证：   EEx ia ⅡB &H2 T4
                      国家仪器仪表防爆安全监督检验站认证：本安ExiaⅡCT4
零点调节         软件设定
4）环境
密封               O型圈密封适于室外使用(NEMA 4X)
湿度               0～100% R.H.
工作温度        电子头：-40 ～ +71℃
                     波导管：-40 ～ +125℃
容器压力        依赖所选浮子承受的压力,最高压力可达6.89Mpa
材料              316L不锈钢
5）现场安装
电子头            NEMA 4X
过程接口         3/4″NPT
电气接口         四芯总线   1/2″NPT带4.56m长线缆


4. 选型

序号      解释                                           备注
1       型号                                              选择M
         M = 磁致伸缩液位仪
2       形式                                              一般选择G
         G = 输出为数字式                         表示订购液位仪整机
3       输入                                             输入方式或供电方式，选择A
         A = 24VDC  24V直流供电。         订购液位仪整机时选择
4       输出                                             输出方式
         M = Modbus 数据格式                国际标准协议
         D = MTS DDA协议                      MTS公司的专利协议
5       外壳型式                                      液位仪电子头的外壳
         A = NEMA 4X                              316L不锈钢，带有NPT接口和线缆，为本安产品
6       电子模块安装                                电子头内模块或板卡。一般选择1
         1 = 内置电子模块
7       液位仪外管
         B = 硬管
8       液位仪外管材料                            与被测介质（如腐蚀性）及用户的现场要求（如卫生要求）有关
         1 = 316L不锈钢
9       过程连接型式                                对没有卫生要求及非高压容器的情况，一般选择“1”
         1 = 可调节NPT
10     过程连接尺寸
         A = 3/4″                                       只有NPT，液位仪外管为硬管
11    温度（数字温度计）
         0 = 无    不测温度
         1 = 1个温度点                               测1点温度，温度点位置距液位仪底端76毫米
         2 = 1个温度点，客户指定位置       测1点温度，温度点位置由客户指定
         5 = 5个温度点，平均分布              第1个温度点距底端115mm，其它温度点在液位仪长度内平均分布
         6 = 5个温度点，客户指定位置       第1个温度点距底端115mm，其它温度点位置由客户指定
         K = 12个温度点，平均分布            第1个温度点距底端115mm，其它温度点在液位仪长度内平均分布
         L = 12个温度点，客户指定位置      第1个温度点距底端115mm，其它温度点位置由客户指定
12     订货长度单位                                 液位仪订货长度的单位
         M = 公制                                       毫米
13-17

   订货长度
          5位数字                                        XXXXX毫米或XXX.XX英寸
18      特殊
          S = 标准产品
          E = 订制产品                                 按用户要求订做，如温度的位置，需提供响应参数等

标配附件
名称            型号         材质           外径（mm）    内径（mm）    高度（mm）    耐压（Mpa）    耐温(℃)    密度(g/cm3)    重量(kg)
液 位浮子     651239    硝化橡胶    95.0                 27.8                  77.5                 常压                  常温          0.60                    -
界位浮子      652999    硝化橡胶    95.0                 27.8                  167.5               常压                  常温          0.90-0.96            -

5. 安装改造－通用原则
1）液位仪在罐顶安装；
2）安装口位置应远离进出油口，新建罐要求与进出油口成90°，避免油流的直接冲击；
3）安装位置距罐壁的距离应在900mm～1200mm范围内；
4）液位仪安装口与计量口应在同一圆周上，以避免罐底变形和测量不准确；
5）液位仪安装位口应尽可能靠近计量口，通常要求距离为600mm以内，以保证测量基准基本相同；
6）本公司的液位仪安装不需加装护套管；
7）液位仪安装口尺寸的确定：通常情况下，液位仪安装孔通径是DN200mm，焊接无缝钢管须确保内壁光滑，无附着物。

注：安装开口位置选择以液位仪免受油流冲击为首要原则

6. 接布线

1）电缆选择分穿钢管：RVVP 4x1.5-300/500 （1200m布线距离以内）；
2）直埋电缆：RVVP22 4x1.5-300/500 （1200m布线距离以内）；
3）控制室送到现场的4芯线缆沿总线串联形式，当铺设到每个储罐下时，都进入防爆分线盒，在防爆分线盒内通过接线帽加环氧树脂胶进行连接；同时上罐线缆在不超过60m的前提下通过穿镀4）锌钢管上罐，液位仪与钢管通过防爆挠性管相连，线缆进入液位仪表头；
5）如系统组网是本安网络，须在控制室加装关联设备，博瑞特公司要求为隔离式安全栅；
6）本安网络系统与非本安网络系统要分开铺设，如液位仪总线与差压变送器总线。

防爆分线盒形式图
