本产品接受来自危险区的开关或接近开关输入，通过安全栅隔离输出到安全侧的继电器或晶体管输出，它具有输入状态检测指示，可进行正反向控制，该产品需独立供电，输入/输出/电源三隔离。可用在符合 DIN19234的NAMUR接近开关，开关等现场设备(包括本安型的压力、温度和液位等开关)。
安全认证
| 证书号 | CNEx14.2899 |
| 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 | |
| 端子 | 7-8、10-11 |
| 最大允许电压 | Um=250V |
| 电压 | Uo=10.5V |
| 电流 | Io=15mA |
| 功率 | Po=39.4mW |
| 电容 | Co=1.7μF |
| 电感 | Lo=60mH |

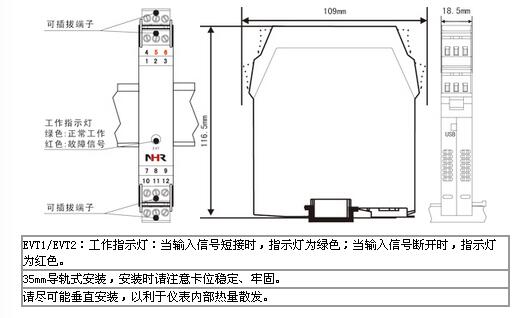

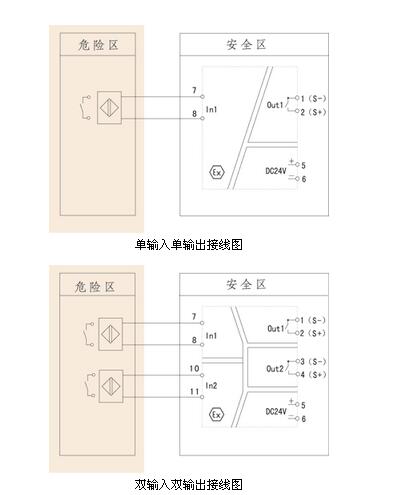

| 端子号 | 端子说明 | |
| 安全区（绿色） | 1 | OUT1A（S-） |
| 2 | OUT1B（S+） | |
| 3 | OUT2A（S-） | |
| 4 | OUT2B（S+） | |
| 5 | POW（+） | |
| 6 | POW（-） | |
| 危险区（蓝色） | 7 | IN1A |
| 8 | IN1B | |
| 10 | IN2A | |
| 11 | IN2B | |
技术参数
| 电源 | |
| 额定工作电压范围 | DC 24V±10% |
| 功耗 |
单路输出：≤0.8W，双路输出≤1.2W |
| 危险侧 | |
| 输入信号类型 | 触点开关、接近开关（频率≤5KHZ） |
| 配电电压 | ≈8V(开路时) |
| 短路电波 | ≈8mA |
| 安全侧 | |
| 输出信号类型 | 继电器/晶体管 |
| 继电器输出驱动能力 | 125VAC/0.6A 30VDC/2A |
| 继电器响应时间 | ＜5ms |
| 晶体管输出 | 集电极输出时(接线方式见应用1)：高电平VCC(≤30V)，低电平≤2.5V |
| 发射极输出时(接线方式见应用2)：高电平VCC-2.5V，低电平≤0.5V | |
| 输入和输出特性(设置为同相控制时) | |
| 现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮 | |
| 现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮 | |
| 输入和输出反相控制设置 | |
| 由面板拨码开关J5设置(详见随机说明书) | |
| 绝缘强度 | |
| 本安端与非本安端 | 2500V，a.c;1min |
| 环境条件 | |
| 环境温度 | 0～50℃ |
| 环境湿度 | 5%～95%RH（非结露） |
| 标准 | |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求 |
仪表选型
| 7 | 8 | 9 | 10 | ||||||||
| 开关量输入检测端隔离栅 NHR-A35 | - | □ | / | □ | - | □ | / | □ | |||
| 位 | 规格 | 注释 |
| |
|
| | | ↓ □ |
| | | | | | | | | | ↓ □ |
|
| | | | | | | | | | ↓ □ |
|||
| 7/8 | <输入> | ||||||||||
| 输入I/输入II(从列表中选择代码) | |||||||||||
| 代码 | 类型 | ||||||||||
| X | 无输入（仅限于输出II） | ||||||||||
| 36 | 开关量 | ||||||||||
| 9/10 | <输出> | ||||||||||
| 输出I/输出II(从列表中选择代码) | |||||||||||
| 代码 | 类型 | ||||||||||
| X | 无输出（仅限于输出II） | ||||||||||
| K1 | 继电器接点 | ||||||||||
| K2 | 晶体管 | ||||||||||
备注：开关量输入检测端隔离栅只能选择一进一出或二进二出。
型号举例：NHR-A35-36/36-K1/K1。
开关量输入检测端隔离栅，双路输入信号为开关量，双路输出为继电器接点信号。
