本产品可给现场危险区仪表提供12V或24V的隔离电源，危险区仪表产生的频率信号通过安全栅隔离传输到安全侧输出。输入具有较高的抗干扰性能。该产品需独立供电，输入/输出/电源三隔离。本产品可用在频率信号源等设备。
安全认证
| 证书号 | CNEx11.0457 | ||
| 防爆标志 | 【Exia】IIC/IIB(国家级仪器仪表防爆安全监督检验站认证) | ||
| 认证参数 |
|
|
|
| IIC | IIB | ||
| 端子 | 9/12-10 | 8-7 11-10 | 9/12-10 |
| 最大允许电压 | Um=250V | Um=250V | Um=250V |
| 电压 | Uo=28V | Uo=10V | Uo=28V |
| 电流 | Io=93mA | Io=25mA | Io=190mA |
| 功率 | Po=0.65W | Po=62.5mW | Po=1.33W |
| 电容 | Co=0.05μF | Co=2μF | Co=0.5μF |
| 电感 | Lo=2.4mH | Lo=30mH | Lo=2.5mH |
技术参数
| 电源 | |
| 额定工作电压范围 | DC 24V±10% |
| 功耗 |
模拟量输出：≤1.7W(单路)，≤2.1W(双路) |
| 危险侧 | |
| 输入信号类型 | 频率信号（正弦波、方波、三角波） |
| 输入阻抗 | ≥2M |
| 幅值范围 | 0.2V～9V |
| 响应时间 | ≤1S |
| 测量范围 | 1～10000Hz |
| 分辨率 | 0.1Hz |
| 安全侧 | |
| 输出信号类型 | 模拟量输出 |
| 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| 测量精度 | 0.2%FS±1字 |
| 绝缘强度 | |
| 本安端与非本安端 | 2500V，a.c;1min |
| 环境条件 | |
| 环境温度 | 0～50℃ |
| 环境湿度 | 5%～95%RH（非结露） |
| 标准 | |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求 |

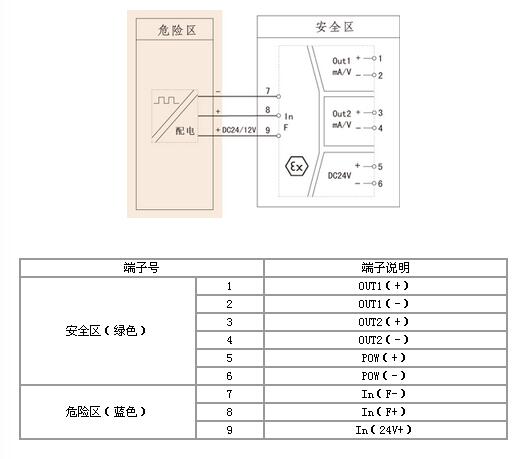

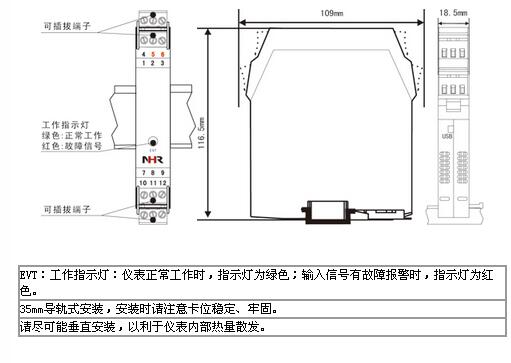

仪表选型
| 7 | 8 | 9 | 10 | |||||||||
| 频率输入检测端隔离栅 NHR-A34 | - | □ | - | □ | / | □ | / | □ | ||||
| 位 | 规格 | 注释 |
| |
| | | | | | ↓ □ |
/ |
| | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | ↓ X V24 V12 |
|||||
| 7 | <输入> | |||||||||||
| 频率信号 | ||||||||||||
| 8/9 | <输出> | |||||||||||
| 输出I/输出II(从列表中选择代码) | ||||||||||||
| 代码 | 类型 | |||||||||||
| X | 无输出（仅限于输出II） | |||||||||||
| 0 | 4-20mA | |||||||||||
| 1 | 1-5V | |||||||||||
| 2 | 0-10mA | |||||||||||
| 3 | 0-5V | |||||||||||
| 4 | 0-20mA | |||||||||||
| 5 | 0-10V | |||||||||||
| 10 | <配电输出> | |||||||||||
| 无输出 | ||||||||||||
| 24V配电 | ||||||||||||
| 12V配电 | ||||||||||||
型号举例：NHR-A34-Hz-0/0/V24(F/0～1000Hz)。
频率输入检测端隔离栅，两路输出信号为：4-20mA，带24V配电输出，频率输入量程范围为0～1000Hz。
备注：订货时请在选型后标注输入量程范围及传感器类型。
