虹润推出二三线制热电阻输入检测端隔离栅
- 价 格：
面议 /
台
- 供 应 地：福建省南平市
- 发布公司：福建顺昌虹润精密仪器有限公司
- 产品型号：A32
- 品 牌：虹润
- 发布日期：2015/12/2 9:39:23
- 联系人QQ：741591536
详细说明
虹润推出二三线制热电阻输入检测端隔离栅
单双输入，单双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
概述

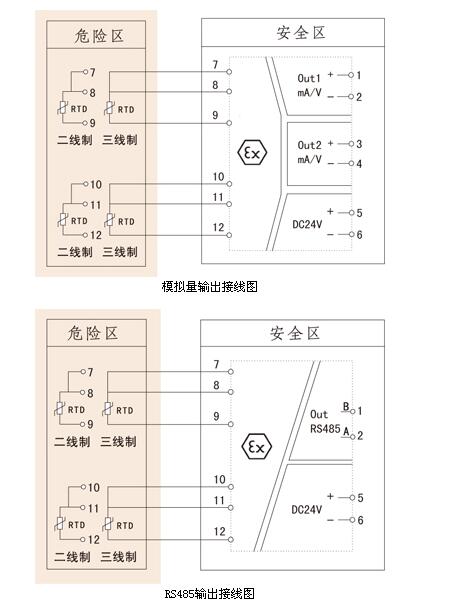

本产品将危险区的二、三线制热电阻测量信号转换成对应的电压、电流、RS485信号或开关量信号隔离传输到安全区。该产品需独立供电，输入/输出/电源三隔离。本产品可用在二线制或三线制热电阻信号输出设备。
|
安全认证
|
|
证书号
|
CNEx11.0458
|
|
防爆标志
|
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证)
|
|
认证参数
|
|
|
端子
|
12-10、11-10、9-7、8-7
|
|
最大允许电压
|
Um=250V
|
|
电压
|
Uo=7.71V
|
|
电流
|
Io=230mA
|
|
功率
|
Po=0.44W
|
|
电容
|
Co=6.5μF
|
|
电感
|
Lo=0.35mH
|
|
|
技术参数
|
|
电源
|
|
额定工作电压范围
|
DC24V±10%
|
|
功耗
|
RS-485输出：≤0.7W
模拟量输出：≤1.4W(单路)，≤1.75W(双路)
开关量输出：≤1.4W
|
|
危险侧
|
|
输入信号类型
|
标准热电阻输入（订货时确定或配置编程器自行编程）
|
|
安全侧
|
|
输出信号类型
|
模拟量输出，RS-485信号输出，开关量输出
|
|
输出负载特性
|
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
|
|
RS485信号输出
|
传输延时≤10μs，信号传输率≤9.6kbps
|
|
开关量输出
|
继电器输出驱动能力：125VAC/0.6A，30VDC/2A
继电器响应时间：＜5ms
晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V
晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V
|
|
测量精度
|
0.2%FS±1字
|
|
绝缘强度
|
|
本安端与非本安端
|
2500V，a.c;1min
|
|
环境条件
|
|
环境温度
|
0～50℃
|
|
环境湿度
|
5%～95%RH（非结露）
|
|
标准
|
|
电磁兼容性
|
符合GB/T18268工业设备应用要求
|
|
|
 仪表选型
|
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
二三线制热电阻输入检测端隔离栅 NHR-A32
|
-
|
□
|
/
|
□
|
-
|
□
|
/
|
□
|
|
位
|
规格
|
注释
|
|
|
|
|
↓
□
|
/
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
7/8
|
<输入>
|
|
|
输入I/输入II(从列表中选择代码)
|
|
代码
|
类型
|
量程范围(℃)
|
|
X
|
无输入(仅限于第Ⅱ路)
|
|
|
11
|
Cu50
|
-50.0～+150.0
|
|
13
|
Cu100
|
-50.0～+150.0
|
|
14
|
Pt100
|
-200.0～+650.0
|
|
15
|
BA1
|
-200.0～+600.0
|
|
16
|
BA2
|
-200.0～+600.0
|
|
17
|
0～400Ω线性电阻
|
全量程
|
|
19
|
30～350Ω远传电阻
|
全量程
|
|
9/10
|
<输出>
|
|
|
|
输出I/输出II(从列表中选择代码)
|
|
代码
|
类型
|
|
X
|
无输出（仅限于第II路）
|
|
0
|
4-20mA
|
模拟量输出
|
|
1
|
1-5V
|
|
2
|
0-10mA
|
|
3
|
0-5V
|
|
4
|
0-20mA
|
|
5
|
0-10V（不可切换）
|
|
D1
|
RS485输出（仅限于第I路）
|
485输出
|
|
K1
|
继电路接点
|
开关量输出
|
|
K2
|
晶体管
|
|
注：仪表带两路输出时，有三种模式可选：
a、模拟量输出+模拟量输出
b、485输出+模拟量输出
c、开关量输出+开关量输出
订货时请在选型后标注输入量程范围。
型号举例：ＮＨＲ-Ａ32-14/14-0/0（Pt100/0～300.0℃）
二三线制热电阻输入检测端隔离栅，两路输入信号为Pt100，两路输出信号为4-20mA，Pt100的输入量程范围为0.0～300.0℃。
|
