产品特点：
(3)具有搬运能力强的特点、最适合进行袋装物品的高速码垛堆积的5轴机器人。因为机构部很紧凑，所以能够有效的利用车间里有限的空间进行安装。通过和iRVision(内置视觉功能)或者力觉传感器进行配套，可以使用做新的智能化功能。
产品参数
|
项目 |
规格 |
||||||
|
R-1000iA/80F |
R-1000iA/100F |
R-1000iA/80H |
|||||
|
控制轴数 |
6轴（J1、J2、J3、J4、J5、J6） |
5轴（J1、J2、J3、J4、J5） |
|||||
|

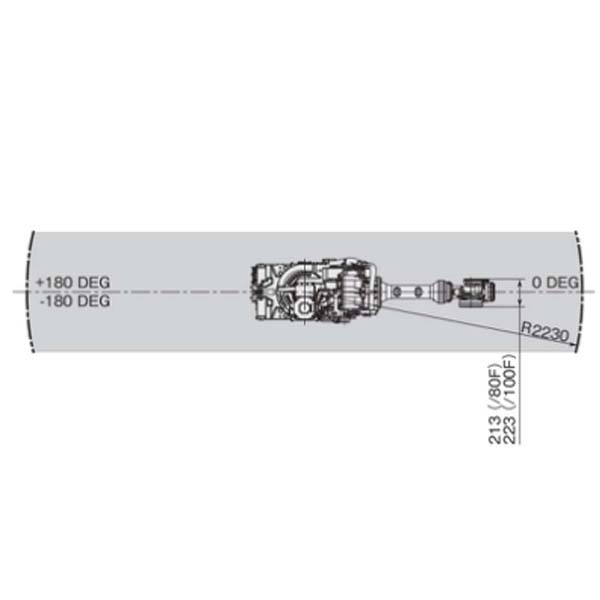

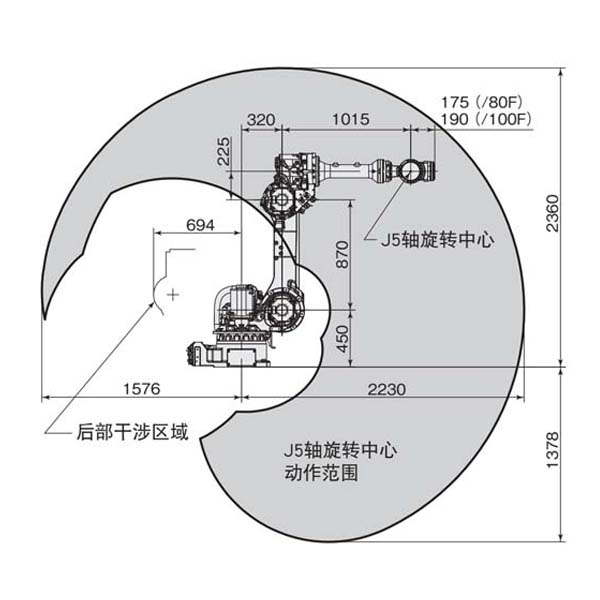

可达半径 |
2230mm |
||||||
|
安装方式 |
地面安装、顶吊安装 |
||||||
|
动
作
范
围 |
J1轴旋转 |
360°（170°/s） |
360°（130°/s） |
360°（185°/s） |
|||
|
J2轴旋转 |
245°（140°/s） |
245°（110°/s） |
245°（180°/s） |
||||
|
J3轴旋转 |
360°（160°/s） |
360°（120°/s） |
215°（180°/s） |
||||
|
J4轴手腕旋转 |
720°（230°/s） |
720°（170°/s） |
20°（180°/s） |
||||
|
J5轴手腕摆动 |
250°（230°/s） |
250°（170°/s） |
720°（500°/s） |
||||
|
J6轴手腕旋转 |
720°（350°/s） |
720°（250°/s） |
- |
||||
|
最
高
速
度
|
J1轴旋转 |
6.28rad（2.97rad/s） |
6.28rad（2.27rad/s） |
6.28rad（3.23rad/s） |
|||
|
J2轴旋转 |
4.28rad（2.44rad/s） |
4.28rad（1.92rad/s） |
4.28rad（3.14rad/s） |
||||
|
J3轴旋转 |
6.28rad（2.79rad/s） |
6.28rad（2.09rad/s） |
3.75rad（3.14rad/s） |
||||
|
J4轴手腕旋转 |
12.57rad（4.01rad/s） |
12.57rad（2.97rad/s） |
0.35rad（3.14rad/s） （注释2） |
||||
|
J5轴手腕摆动 |
4.36rad（4.01rad/s） |
4.36rad（2.97rad/s） |
12.57rad（8.73rad/s） |
||||
|
J6轴手腕旋转 |
12.57rad（6.11rad/s） |
12.57rad（4.36rad/s） |
- |
||||
|
手腕部可搬运质量 |
80kg(A) |
(A)+(B)<80kg |
100kg |
80kg(A) |
(A)+(B)<80kg |
||
|
J3手臂部可搬运质量 |
- |
20kg(C) |
(C)+(D)<20kg |
- |
|||
|
J3机座部可搬运质量 |
15kg(B) |
20kg(D) |
15kg(B) |
||||
|
手腕允许 负载转矩 |
J4轴 |
380N·m 38.8kgf·m |
690N·m 70.4kgf·m |
|
|||
|
J5轴 |
380N·m 38.8kgf·m |
690N·m 70.4kgf·m |
|||||
|
J6轴 |
200N·m 20.4kgf·m |
260N·m 26.5kgf·m |
- |
||||
|
手腕允许负载 转动惯量 |
J4轴 |
30kg·m2306.1kgf·cm·s2 |
57kg·m2581.6kgf·cm·s2 |
48kg·m2489.8kgf·cm·s2 |
|||
|
J5轴 |
30kg·m2306.1kgf·cm·s2 |
57kg·m2581.6kgf·cm·s2 |
25kg·m2255.1kgf·cm·s2 |
||||
|
J6轴 |
20kg·m2204.1kgf·cm·s2 |
32kg·m2326.5kgf·cm·s2 |
- |
||||
|
驱动方式 |
使用AC伺服电机进行电气伺服驱动 |
||||||
|
重复定位精度 |
±0.02mm |
||||||
|
机器人质量 |
620kg |
665kg |
610kg |
||||
|
安装条件 |
环境温度：0~45℃ 环境湿度：通常在75%RH以下(无结露现象） 短期在95%以下（一个月内） 振动加速度：4.9m/s2(0.5G)以下 |
||||||
