高温合金是指以铁、镍、钴为基，能在 600℃以上的高温和一定压力作用下长期工作的一类金属材料，其具备较高的高温强度，良好的抗热腐蚀和抗氧化性能。基于上述特点，已被广泛应用于发动机及动力机械的热端部件。
GH2136 属于铁基高温合金，目前使用的铁基 合金含镍量高达 25%~60%。这类铁基合金有时也成为铁镍基合金，为单一的奥氏体组织。其为时效强化型 高温合金，必须要先进行中间处理也称稳定化处理，目的是使合金晶界解析出一定量的各种碳化物和硼化物相颗粒，提高晶界强度。
GH2136合金是以铁-镍为基的高温合金，主要以Ti、Al元素进行沉淀强化，在 700℃以下使用具有良好的综合力学性能，长期使用组织稳定，具有较好的抗氧 化性、较小的线膨胀系数，许多环形件都采用这种材料。
GH2136铁镍基高温合金化学成分元素
Mo
质量分数/%
≤0.06
13.0-16.0 24.5-28.51.00-1.75
元素
Al
质量分数/%
≤0.35
2.40-3.20
余
0.01-0.10
元素
Si
Mn
质量分数/%0.005-0.025
≤0.75
≤0.35
≤0.025
元素
质量分数/%
≤0.025

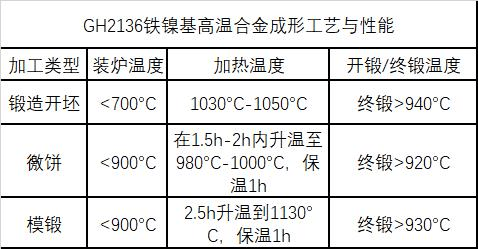

GH2136蝶型弹簧采用中间处理820℃±10℃、2h+730℃±10℃、18h时效工艺所得到的蝶型弹簧完全符合图纸要求。公司现在已经在1000MW核电机组上采用了此工艺，并得到了很好的效果。此工艺对于其他的领域GH2136蝶形弹簧的热处理工艺也具有推广和指导的意义。
898995850
