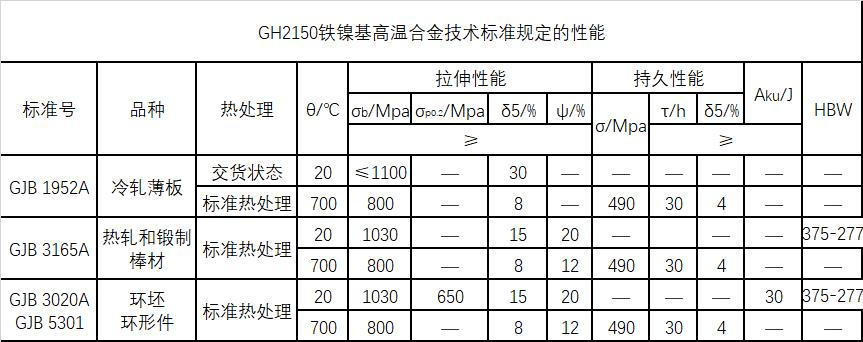

GH2150合金是今年研制出的一种以W、Mo等元素进行固溶强化并以AI、Ti、Nb进行时效强化的Ni-Fe-Cr基高温合金。Ni-Fe-Cr基高温合金中主要强化相为γ'相，GH2150合金也是以γ'相为主要强化相，该合金具有良好的综合力学性能，主要用于制造在600℃以下长期使用的航空发动机高压压气机叶片等零部件。该合金具有良好的综合性能和工艺性能，是航空发动机中理想的高压压气机叶片用料。俄罗斯一些发动机压气机工作叶片以及整流叶片使用的是GH2150合金。该合金中含有大量的Cr、W和Mo等强化元素。

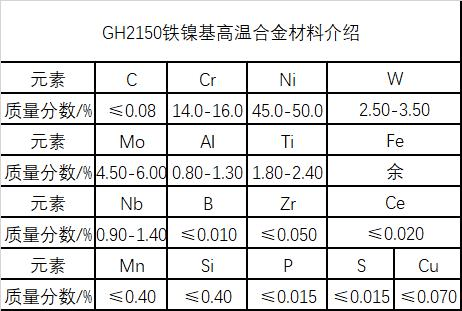

GH2150合金中各元素的作用合金是典型的沉淀强化型铁基高温合金。下面 简单介绍一下主要的合金元素在合金中起的作用。
C元素：作为晶界强化元素被加入到高温合金中。C元素在高温合金中形成碳化物有一次碳化物和二次碳化物之分，一次碳化物一般呈块状，主要分布在晶界或枝晶间。大块的一次碳化物会成为微疲劳源，对合金力学性能不利。二次碳化物是在时效过程中析出的，可以使M23、M23C6和M6C等碳化物。 C元素在晶界上析出颗粒状不连续碳化物，阻止沿晶滑动，提高持久寿命。但是元素过高，将使得晶界脆化，裂纹易于扩展，恶化持久性能 。
Ni元素 ： 在GH2150等类似的铁基高温合金中，使用Ni元素来稳定奥氏体 ，使铁素体基体转变为稳定的奥氏体基体。一般来说，Ni元素在45%左右 ，合金的高温强度以及塑性佳，同时元素还可与AI、Ti、Nb等元素形成 相，对合金进行时效强化。
898995850
