产品型号：JLT35003PCBA01
A.产品概述（DeSCRJPTion of products）
- 产品型号（Product model）：JLT35003PCBA01
- 分辨率（Resolution）：320*480
- 面板尺寸（Panel size）：3.5英寸
- 面板品牌（Panel manufacturers）：CMO.台湾奇美
- 驱动芯片（Drive chip）：ILI9488
- 接口数量（Interface PIN）：32PIN
- 接口方式（Interface type) ：并行接口（8位.16位）
- 活动区域（Active area）：48.96*73.94mm
- 产品厚度（thickness）：5.2 mm MAX
- 触摸类型（Touch type）：可带触摸（R Touch pad）

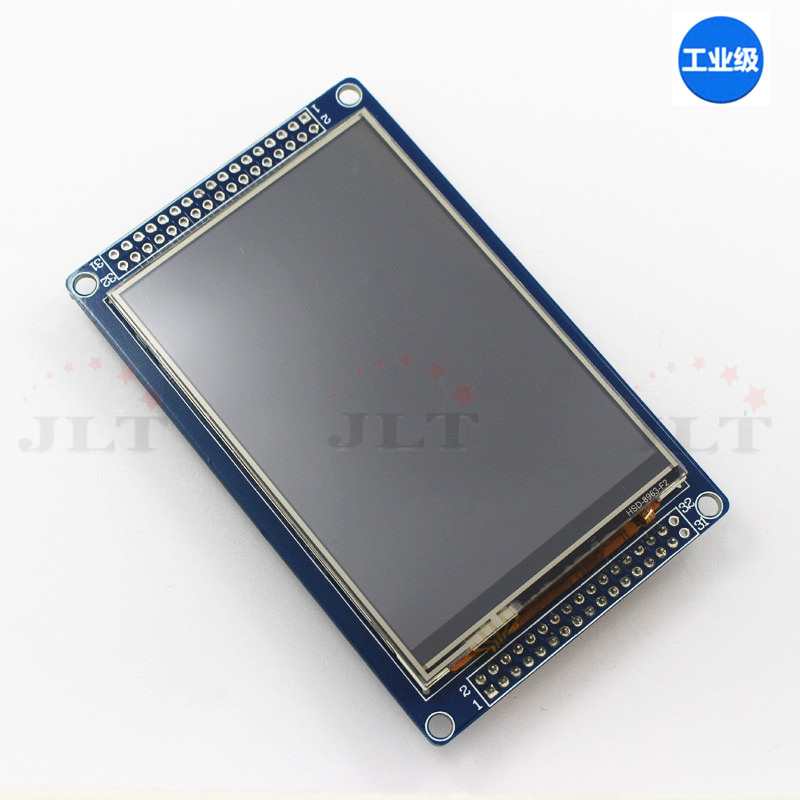

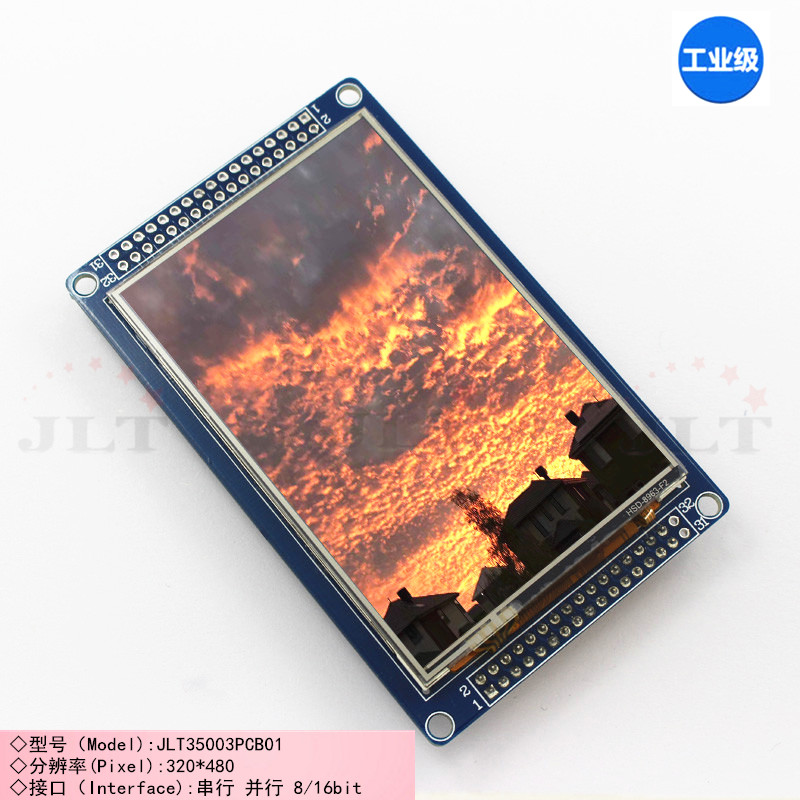

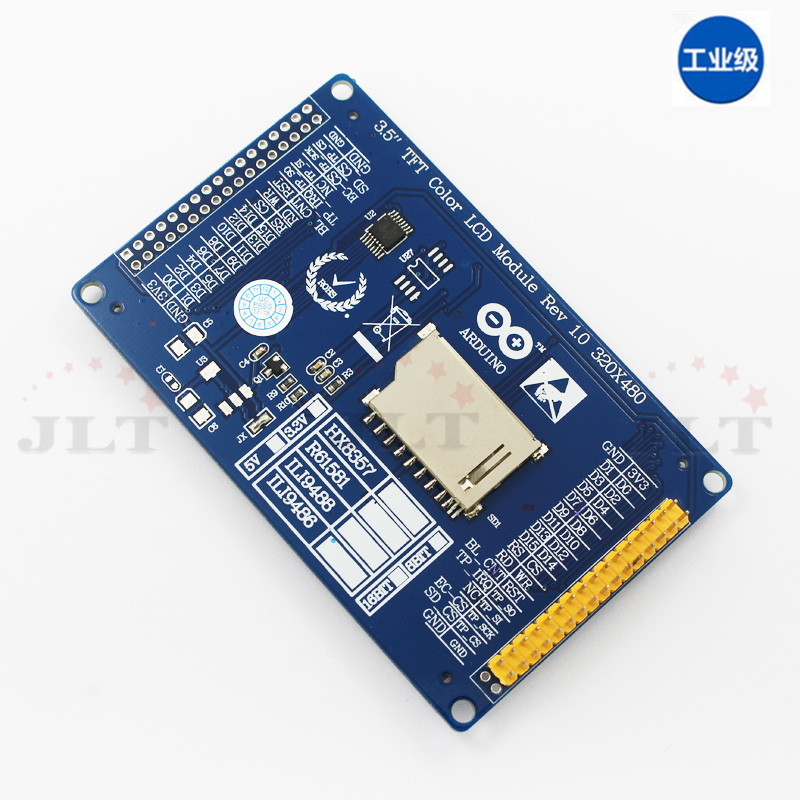

B.产品图片（Product pictures）
点我选购样品
点我了解同接口定义2.8寸液晶模块
点我了解同接口定义3.2寸液晶模块
点我了解同接口定义3.5寸液晶模块
C.接口定义（ Interface definition）
| 1—3.3V | Power supply |
| 2—GND | Power ground |
| 3~18—DATA BUS | DB0-DB15 16BIT DATA BUS |
| 19-CS | Chip select pin |
| 20-RS | Command/data select pin |
| 21_WR | Write execution control pin |
| 22-RD | Read execution control pin |
| 23—RESET | LCM Reset PIN |
| 24-BL_EN | Back Light En PIN |
| 25-MISO | SPI MISO PIN |
| 26—TP_IRQ | TP IRQ PIN |
| 27—MOSI | SPI MOSI PIN |
| 28—NC | NC |
| 29—CLK | SPI CLK PIN |
| 30—SPIFLASH_CS | SPI Flash Chip Select PIN |
| 31—TP_CS | TP Chip Select PIN |
| 32—SD_CS | SD Card Select PIN |
点我下载全套资料（Demo程序.规格书.参考设计资料) ！！
D.其他信息（ Other information）
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
