产品型号：JLT35003PCBA02
A.产品概述（DeSCRJPTion of products）

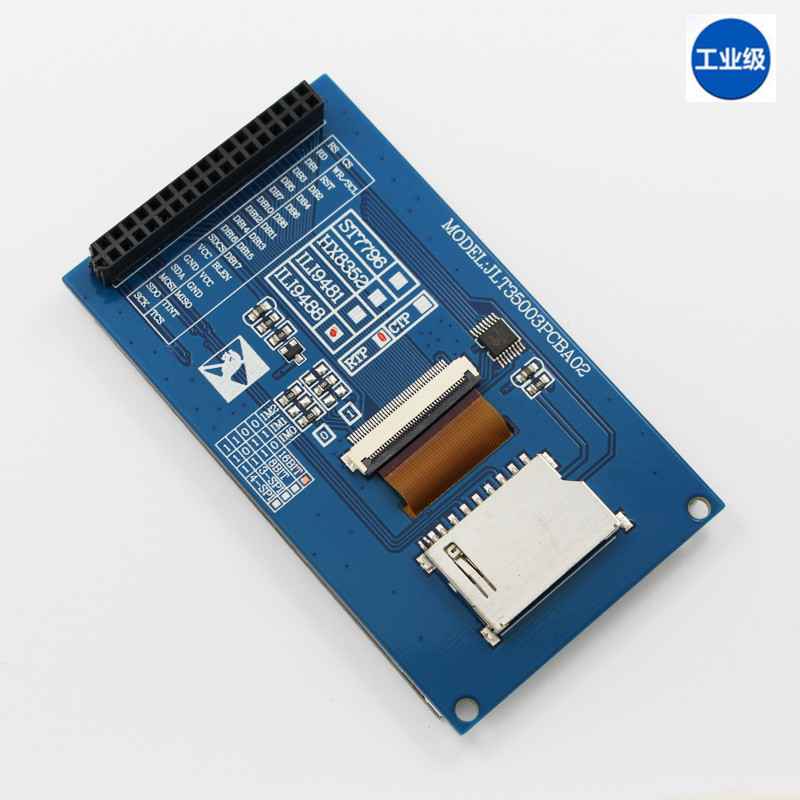

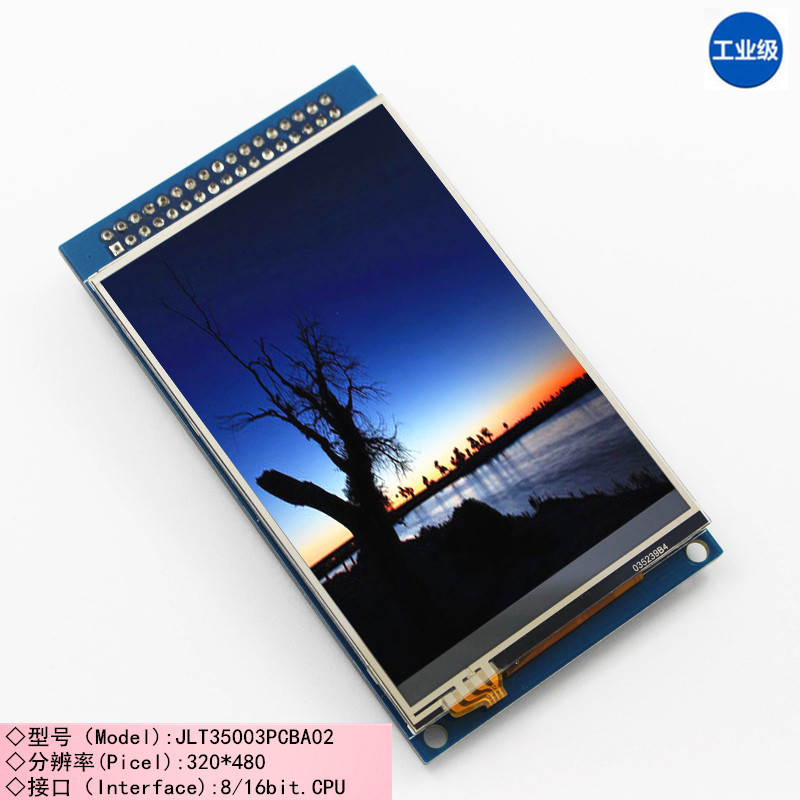

B.产品图片（Product pictures）
点我选购样品
点我了解同接口定义2.4寸液晶模块
点我了解同接口定义2.8寸液晶模块
点我了解其它3.5寸液晶模块显示屏
C.接口定义（ Interface definition）
| PIN 脚 | 名称 | 描述 | 电路接法 | |
| 1 | CS | 液晶片选.低电平有效 |
|
|
| 2 | RS | 寄存器选择.0-寄存器.1-参数/数据 |
|
|
| 3 | WR | 写信号.低电平有效 |
|
|
| 4 | RD | 读信号.低电平有效 |
|
|
| 5 | RESET | 液晶复位.低电平复位 |
|
|
| 6-21 | DB0-DB15 | 数据端口 |
|
|
| 22 | SD_CS | SD卡片选信号.低电平有效 |
|
|
| 23 | BL_PWM | 背光控制端.0-关闭.1-开启 |
|
|
| 24-25.28 | VCC | 电源供电.2.8-3.3V |
|
|
| 26-27 | GND | 电源地 |
|
|
| 29 | MISO | SPI总线MISO.触摸芯片.SD卡.FLASH共用 |
|
|
| 30 | MOSI | SPI总线MOSI.触摸芯片.SD卡.FLASH共用 |
|
|
| 31 | TP_IRQ | 触摸屏中断信号 |
|
|
| 32 | F_CS | 扩展FLASH片选信号 |
|
|
| 33 | TP_CS | 触摸芯片片选信号 |
|
|
| 34 | SCLK | SPI总线SCLK.触摸芯片.SD卡.FLASH共用 |
|
|
点我下载全套资料（Demo程序.规格书.参考设计资料) ！！
模块采用了高亮高清晰度的液晶显示屏配套双层电阻触摸。接口使用intel8080 接口，可以完美的使用在正点原子的任意STM32开发板上。提供全套的硬件软件资料方便产品开发。
3.3V供电，携带电阻触摸的模块，可以方便的通过SPI接口进行触摸位置的获取。节省了产品自身主板的空间。
模块广泛用于，仓库盘点机,3D打印机,按摩椅控制桌面等诸多领域。长期生产，稳定供货。
更多产品信息请详见【产品规格书】或联系【晶力泰】客服人员
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
