产品型号：JLT35003PCBA03
A.产品概述（DeSCRJPTion of products）
- 产品型号（Product model）JLT35003PCBA03
- 分辨率（Resolution）：320*480
- 面板尺寸（Panel size）：3.5英寸
- 面板品牌（Panel manufacturers）：CMO.台湾奇美
- 驱动芯片（Drive chip）：ILI9488，ILI9486l
- 接口数量（Interface PIN）：26PIN排母
- 接口方式（Interface type) ：快速SPI接口 & SPI触摸接口(树莓派专用液晶模块)
- 活动区域（Active area）： 48.96*73.94mm
- 产品厚度（thickness）：5.2 mm MAX
- 触摸类型（Touch type）：电阻触摸

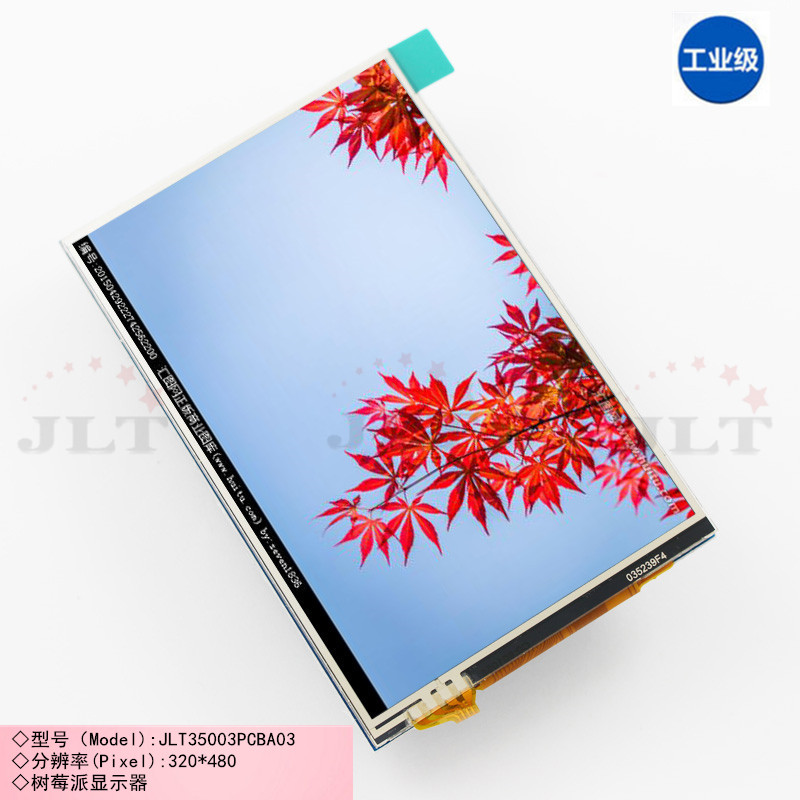

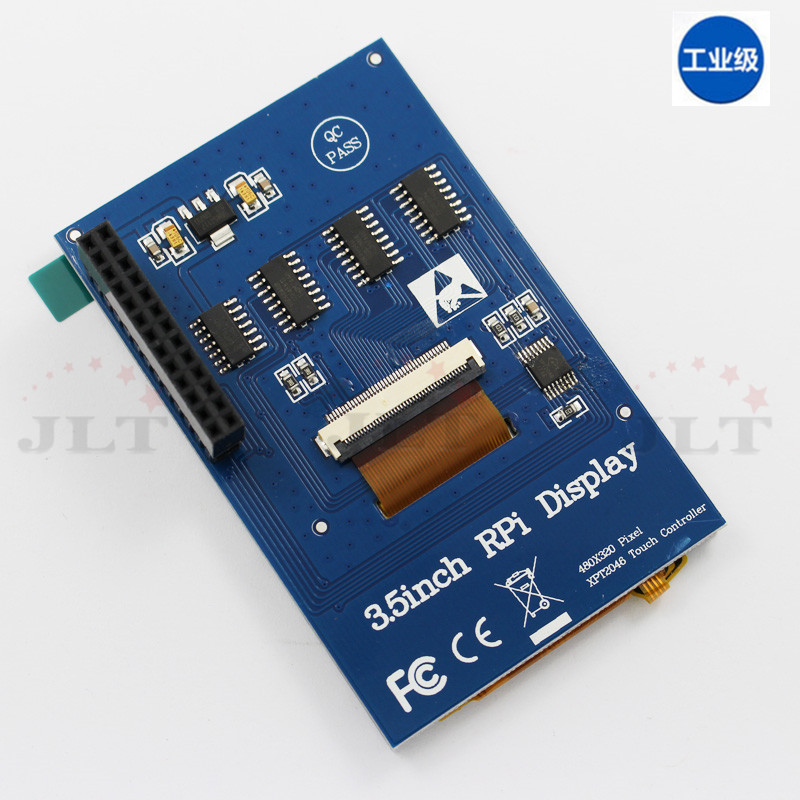

B.产品图片（Product pictures）
点我选购样品
点我了解2.4寸液晶模块
点我了解2.8寸液晶模块
点我了解3.2寸液晶模块
C.接口定义（ Interface definition）
| PIN 脚 | 名称 | 描述 | 电路接法 | |
| 1 | NC | NC |
|
|
| 2 | 5V | VCC供电5V |
|
|
| 3 | NC | NC |
|
|
| 4 | 5V | VCC供电5V |
|
|
| 5 | NC | NC |
|
|
| 6 | GND | GND |
|
|
| 7 | NC | NC |
|
|
| 8 | NC | NC |
|
|
| 9 | GND | GND |
|
|
| 10 | NC | NC |
|
|
| 11 | TP_IRQ | 电阻触摸中断信号 |
|
|
| 12 | NC | NC |
|
|
| 13 | NC | NC |
|
|
| 14 | GND | GND |
|
|
| 15 | NC | NC |
|
|
| 16 | NC | NC |
|
|
| 17 | NC | NC |
|
|
| 18 | RS | 液晶寄存器选择信号：1.参数数据 0.指令 |
|
|
| 19 | MOSI | SPI总线MOSI. |
|
|
| 20 | GND | GND |
|
|
| 21 | MISO | SPI总线MISO. |
|
|
| 22 | RESET | 液晶复位 低电平复位 |
|
|
| 23 | SCK | SPI总线SCK. |
|
|
| 24 | CS | 液晶片选 低电平有效 |
|
|
| 25 | GND | GND |
|
|
| 26 | TP_CS | 电阻触摸片选信号 |
|
|
点我下载全套资料（Demo程序.规格书.参考设计资料) ！！
D.其他信息（ Other information）
1.320×480分辨率，支持触控
2.兼容并可直接插入多版本树莓派
3.提供驱动（可直接用于自定义的Raspbian/Ubuntu系统）
4.和树莓派一样大，贴身的是1代B+型、2代B型和3代B型
5.配合Raspbian系统，不得不拥有以下功能：
5.1拍照（17种摄像模式）
5.2支持软键盘（脱离鼠标键盘也能操控系统）
5.3上网冲浪
详细规格书及配套代码.应用资料.可到网站下载页面进行下载，也可直接咨询晶力泰销售人员。
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
