天嵌代码开源再领风骚，官网首家公开android4.0  系统源码，在推出完全源码开放的Android2.3系统后，广州天嵌呈上最新android  4.0开发手册——首家完整Android开发完全使用手册,将近400页！高效易用的eclipse环境搭建，让您不再因为没有接触或者使用过Android系统而担忧！

　　不管你有没有使用过android系统做应用开发，还是第一次接触android  4.0系统，只要你看过这份开发板手册，就完全可以自己开发！而且还有使用手册！不管是开发还是使用，手册在手，开发无忧！
　　随货光盘有附，客户实名下载。

TQ210有以下特点：

市场最高配置、功能强大（  1G主频、1GDDR2、1G  SLC  Nandflash）。

技术创新，天嵌首发：支持摄像头自动识别；android4.0支持双摄像头切换，支持打电话不休眠。

Uboot  功能强大：烧写、配置，u-boot  搞定，真正脱离pc，实现产品化。

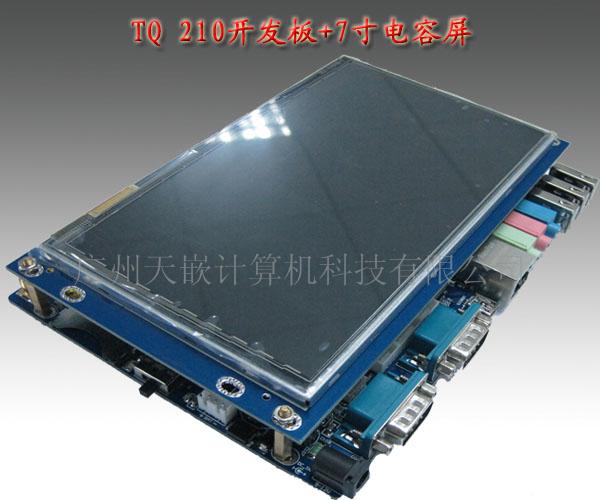

超值价格、最全配件（1G主频、1G  DDR2、1G  SLC  Flash    含3G、GPS模块  TQ210  v3+7寸电容屏套装，每套仅售1399元，送3G天线、送GPS天线、送usb  wifi模块、送ov3640摄像头模块）

天嵌传承、资料齐全，（完美的实现了Android  2.3(内核2.6.35.7）的功能，界面丰富，运行速度流畅，将推出android  等开发手册）

开发方便，应用广泛（适于开发手持设备，智能控制，医疗电子，仪器仪表，移动通信，导航设备，PDA设备，远程监控，游戏开发等）

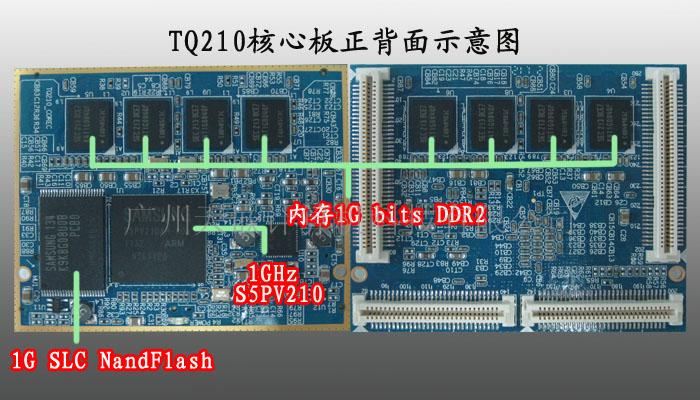

核心板介绍：1G=128M*8、1Gflash（K9K8G08，可以扩至2G）、主频1G
1、  硬件功能介绍：

    1.1    外围接口参数及电气特性

核心板尺寸

63*53*7mm

核心板层数

10层板沉金工艺、布局、布线充分考虑EMC、EMI

核心板引脚数

280pin，采用B2B接口

CPU

Samsung  S5PV210    Cortex    A8

主频

1GHz

DDR2

1G，DDR2    128M*8pcs

Nandflash

1G，SLC  K9K8G08    可以扩展至2G

核心板功率

1.5W  (5V-300mA)

      1.2    功能特性说明

底板尺寸

183*131*17.85mm（不含接口尺寸）

底板层数

2层

输入电压

12伏电源输入（>=1A）

底板功率

1.2W  (12V-100mA)

底板+核心板功耗

3W（12V-250mA）

底板+核心板+7寸屏

6.6W（12V-550mA）

Usb  OTG

1路USB_OTG  2.0下载接口

Usb  Host

3路USB_HOST  2.0输出

SPK

支持

TV  out

支持

MIPI

MIPI-DSI/CSI

HDMI

HDMI  v1.3,1080p@30fps  高清数字输出

Audio

MIC、PHONE、LINE、功放接口，板载驻极体话筒

Ethernet

10/100M    dm9000aep

COM（232、485、TTL）

2路5线RS232，4路TTL，1路RS485（复用）

Bus

支持

Keypad

6*6（最大14*8）矩阵键盘

RTC备用电池

支持

SD卡座

1个

T-flash卡座

1个

WIFI

支持  SDIO  WIFI    USB  WIFI（可选）

User  key

8个

Buzzer

支持，一路蜂鸣器，PWM输出

GPRS（含GPRS接口）

支持

GPS（含GPS接口）

支持，MG1613S/MG2217S2（可选）

ADC

支持,8路  12位AD,1路电位器模拟ADC输入

PWM

2路，一路蜂鸣器，PWM输出

SPI

两路SPI接口，支持重力传感器模块和ZIGBEE模块

IIC

支持

EEPROM

板载E2PROM芯片AT24C02

JTAG

10pin（2x5,2.0间距）

PMU管理按键

1个

RST复位

一路复位按键

Camera

2路，支持CMOS、AV摄像头（流媒体格式）双CMOS摄像头模块接口，支持自动识别（部分系统），支持1080  高清，（广州天嵌特有）

AV  in

支持

电源管理

支持，TI专用电源管理芯片：TPS659101

电池接口

板载充电电路及电池供电功能，支持7.4V电池（特有）（广州天嵌特有）

User  Led

2个

3G

支持，WCDMA/CDMA（可选）

红外IrDA

1路，支持红外遥控（遥控器可选）

温度传感器

1个，温度传感器采集功能

POW_OUT接口

1个（3.3V）为遥控器充电

LCD类型选择

底板支持电容屏/电阻屏切换，可接VGA模块，跳线在LCD接口右边

2、  软件支持介绍：

      提供android  2.3  、android4.0和Linux  PDA系统（内核2.6.35.7）。

      2.1    android  2.3内核功能

Ø  针对s5pv210的硬件解码编码驱动

Ø  图像旋转翻转驱动

Ø  数字摄像头驱动（自动识别OV9650或OV3640或监控器转接板）

Ø  加速度传感器驱动

Ø  红外接收驱动

Ø  温度传感器驱动（购买相应模块后提供）

Ø  Zigbee驱动SPI接口（购买相应模块后提供）

Ø  支持动态调整所支持的LCD参数

下面是TQ210  PDA常规的驱动：

Ø  YAFFS文件系统

Ø  RTC驱动

Ø  IIC驱动

Ø  LCD驱动

Ø  背光灯驱动

Ø  触摸驱动

Ø  ADC驱动

Ø  PWM驱动

Ø  声卡驱动

Ø  100M网卡驱动

Ø  USB驱动

Ø  4串口驱动

Ø  用户按键驱动

Ø  SD卡驱动

Ø  SDIO  WIFI驱动



2.2    系统下功能特性介绍

      源码分别表：

Linux-2.6.35  源码驱动分布表格

驱动

在内核中的源码位置
