广州天嵌计算机科技有限公司出品的TQ210使用Samsung  Cortex-A8  S5PV210芯片，CPU采用45nm工艺制程，运行最大频率可达1GHz，处理器内部为64/32位总线结构，32/32KB一级缓存，512KB二级缓存。自带3D图形加速引擎（SGX540），2D图形加速，最大支持8192*8192分辨率。视频编码支持MPEG-4/H.263/H.264达到1080p@30fps  ，解码MPEG2/VC1/Xvid  视频达到1080p@30fps  。支持高清HDMI  TV输出。
S5PV210芯片性能高功耗低，适于做手持电子设备，通讯设备或者医疗应用设备，上网本，学习机，监控视频设备和各种人机界面，可以应用于高清游戏，无线GPS导航，移动视频播放，智能控制，仪器仪表，导航设备，PDA设备，远程监控，游戏开发等开发。
TQ210开发板秉承天嵌一贯的设计，引出了S5PV210芯片的大部分功能，留有各种应用的接口于底板上，满足学习或者是开发所需要的所有要求，对应功能只需要插上相应的模块即可实现对应的功能。在Linux  PDA系统下，各个功能都有对应的使用界面，通过触摸屏点击即可实现各功能的验证。
TQ210开发板目前提供Linux  PDA系统（2.6.35.7）、Android  2.3系统和Android  4.0系统。板上硬件配置为3个1G：  1G主频、1G  DDR2、1G  SLC  Flash（性能相对于MLC更可靠），为同类开发板中配置最高！  TQ210芯片强大的应用功能，非常适合对于原ARM所开发产品的升级，紧密联系市场需求和变化。
使用本开发套件配合天嵌科技提供的软件库和软件成品，您可以轻松的实现您想要的功能，满足您的需要。
Ø  您可以用天嵌科技开发的S5PV210的多媒体编码解码功能然后配合摄像头功能，实现网络视频会议等功能。
Ø  您可以使用天嵌科技开发的加速度传感器实现您想要的倾斜角度的测试，实现更炫的桌面效果。
Ø  您可以使用天嵌科技开发的红外遥控器，完成您的设备的遥控和无键盘化。
Ø  您可以连接GPS模块到TQ210套件上，轻松实现全球定位和导航。
Ø  您可以连接GPRS模块到TQ210套件上，立马可以实现打电话，发短信；
Ø  您可以使用天嵌科技开发的WCDMA，CDMA或者wifi实现无线上网。
Ø  您可以使用天嵌科技开发的ZIGBEE模块套件，带您真正进入无线控制时代。
Ø  ……
您还在犹豫什么呢？赶快准备好TQ210，开始您的奇妙之旅吧！

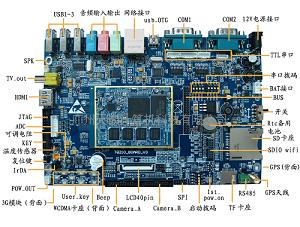

TQ210_BOARD_V4底板介绍

底板功能特性说明
底板尺寸
183*131*18mm（不含接口尺寸）
底板层数
2层
输入电压
5伏电源输入
底板功率
0.5W  (5V-100mA，均值)
底板+核心板功耗
2W（5V-400mA，均值）
底板+核心板+7寸屏TN92
5W（5V-1000mA，均值）
Usb  OTG
1路USB_OTG  2.0下载接口
Usb  Host
4路USB_HOST  2.0输出
功放输出
支持左右声道各1W输出功率（8欧负载）
TV  out
1路
HDMI
HDMI  v1.3,1080p@30fps  高清数字输出
Audio
MIC、PHONE、集成功放接口，板载驻极体话筒
Ethernet
10/100M    DM9000AEP
COM（232、485、TTL）
2路5线RS232，4路TTL，1路RS485（复用）
Bus接口
支持总线扩展
Keypad
6*6矩阵键盘
RTC备用电池
1个
SD卡座
1个
T-flash卡
预留10脚排针接口
WIFI
支持  SDIO  WIFI，USB  WIFI（可选配）
User  key
8个
Beep(Buzzer)
1路PWM控制的蜂鸣器
GPRS模块
支持USB接口
ADC
8路12位ADC接口,1路电位器模拟ADC输入
PWM
3路，1路蜂鸣器，2路显示屏
SPI
2路SPI接口，支持加速度传感器模块和ZIGBEE模块（广州天嵌独有）
I2C
3路I2C
EEPROM
板载EEPROM芯片AT24C02
JTAG
10pin（2x5，2.0间距）
PMU管理按键
1个
RST复位
1个复位按键
Camera
3路，支持CMOS、AV摄像头（流媒体格式）双CMOS摄像头模块接口，可一键切换，支持自动识别（部分系统），支持1080  高清（广州天嵌独有）
AV  in
可用AV转接板外接于CAMERA接口
User  Led
2个
用户按键
8个
红外IrDA
1路，支持红外遥控（遥控器可选配）（广州天嵌独有）
MIPI接口
硬件支持12M  Camera  IF/MIPI  CSI-2
温度传感器
1个，温度传感器采集功能
LCD类型选择
底板支持电容屏/电阻屏自由切换，可接VGA模块，跳线在LCD接口右边（广州天嵌独有）
TQ210_COREB核心板介绍
TQ210_COREC核心板和TQ210_COREB核心板功能一样强大，TQ210_COREB做了升级改动，引出了I2S0接口，使TQ210_COREB核心板能够支持HDMI语音和声卡芯片语音同步输出。核心板引出管脚对比如下表格：
管脚
TQ210_COREC
TQ210_COREB
143
XJDBGSEL
Xi2sSDO0_1
144
AC97_SDO
Xi2sSDO0_0
145
AC97_BITCLK
Xi2SCLK0
146
AC97_SDI
Xi2sSDI0
147
AC97_SYNC
Xi2sLRCK0
148
AC97_RESETn
Xi2sCDCLK0
149
GPC1_0
AC97_BITCLK/GPC0_0
150
GPC1_1
AC97_RESETn/GPC0_1
151
GPC1_2
AC97_SYNC/GPC0_2
152
GPC1_3
AC97_SDI/GPC0_3
153
GPC1_4
AC97_SDO/GPC0_4
154
PWRHOLD
Xi2sSDO0_2

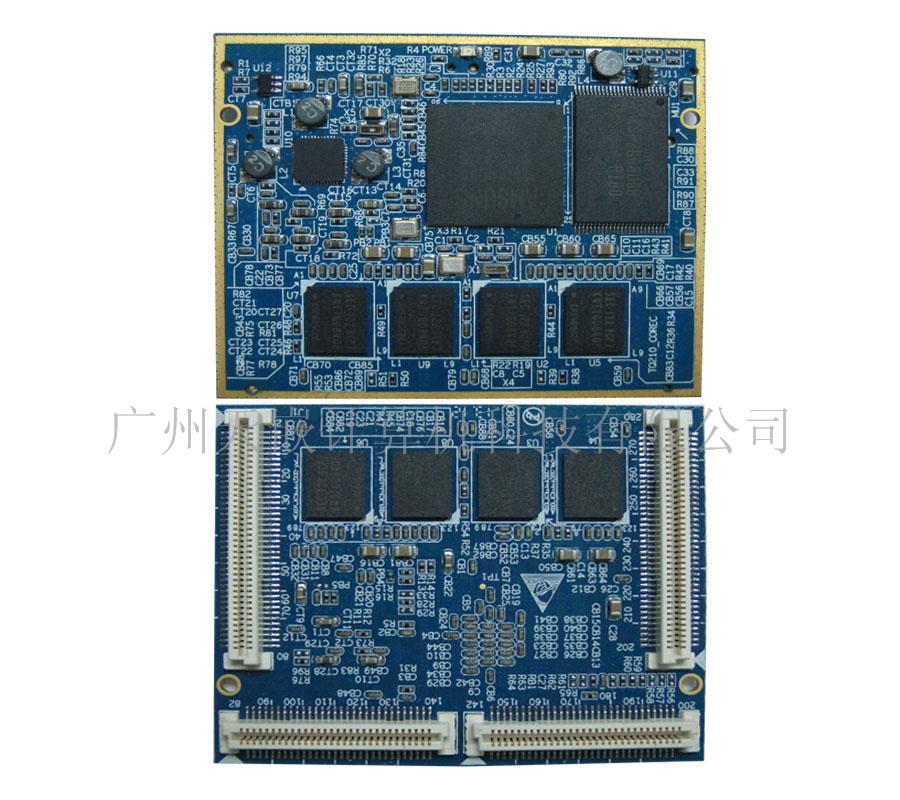

TQ210_COREB核心板实物图

核心板参数及电气特性
核心板尺寸
63*53*7mm
核心板层数
10层板沉金工艺、布局、布线充分考虑EMC、EMI
核心板引脚数
280pin，采用B2B接口
