天嵌新品--TQ_AM335X,抢“鲜”工业级，TI  AM335X的处理器--MPU（AM335XZCZ）可达720MHz的最高主频，DDR3  512MB的内存，256MB的  Nandflash，超帅的配置，超强的性价比，超多的应用，超值选择的工控板，震撼上市，元宵促销价格仅售350元/片，亲，你还在犹豫什么呢？此时不抢，更待何时？

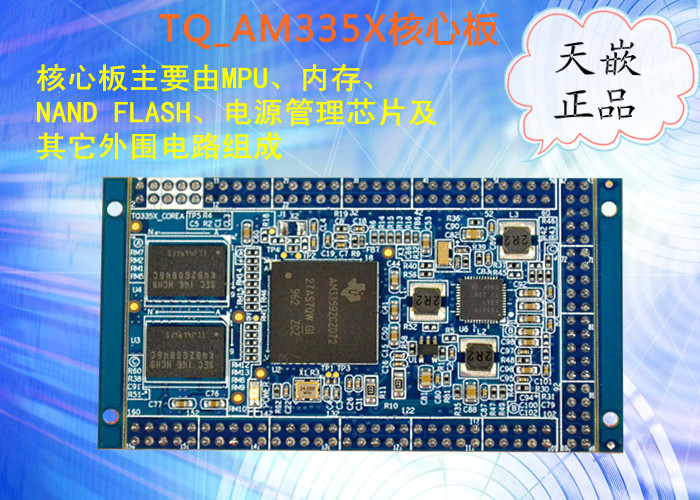

TQ_AM335X核心板介绍
TQ_AM335X开发板核心板主要由MPU（AM335XZCZ）、内存（DDR3，256MB*2）、NAND  FLASH（在核心板背面）、PMU（TPS65910A3，电源管理芯片）及其它外围电路组成。TQ_AM335X核心板使用引出功能最多的ZCZ封装的MPU，并引出了AM335X芯片的大部分功能，留有各种应用的接口于底板上，满足学习或者是开发所需要的所有要求，部分端口多达7种功能复用，可通过TI提供的针对旗下MPU管脚配置的Pin  Mux  Utility软件进行查看，实现端口资源的灵活配置，实现更多的功能。

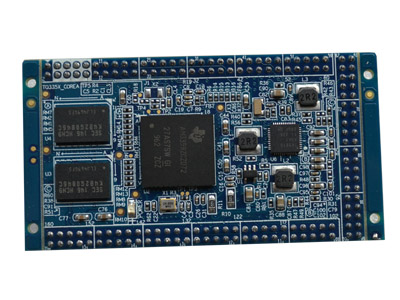

TQ_AM335X核心板实物图及参考封装

核心板参数及电气特性
  核心板尺寸
  66.5*41*7.5mm
核心板层数
6层沉金PCB设计、布局、布线充分考虑EMC、EMI
核心板引脚数
160pin，采用插针接口
MPU
TI    AM335X    ARM    Cortex    A8
主频
最高720MHz
内存
512MB，DDR3  256M*2pcs
Nandflash
256MB，SLC（K9F2G08）
PMU（电源管理芯片）
采用TI设计的电源管理芯片：TPS65910A3
核心板工作功耗
5伏  300毫安














AM335X系列处理器（批量用户可选）：
型号
ARM  CPU
ARM  MHz(MAX.)
ARM
MIPS(MAX.)
Graphics  Acceleration
Other  Hardware  Acceleration
AM3359
1  ARM  Cortex-A8
275
600
720
1200
1440
1  3D
2  PRU-ICSS  Crypto  Accelerator
AM3358
1  ARM  Cortex-A8
275
600
500
720
1000
1200
1440
1  3D
2  PRU-ICSS  Crypto  Accelerator
AM3357
1  ARM  Cortex-A8
275
600
720
550
1200
1440
2  PRU-ICSS  Crypto  Accelerator
AM3356
1  ARM  Cortex-A8
275
600
500
720
550
1000
1200
1440
2  PRU-ICSS  Crypto  Accelerator
AM3354
1  ARM  Cortex-A8
275
600
500
720
1000
1200
1440
1  3D
Crypto  Accelerator
AM3352
1  ARM  Cortex-A8
275
600
500
720
1000
1200
1440
Crypto  Accelerator
  TQ_AM335X  Android软件介绍

        天嵌科技为TQ_AM335X提供了最新的Linux-3.2的内核，然后使用Andorid4.0开发了完整的系统和应用程序，完成了常用的功能。
内核介绍
天嵌科技提供的Linux内核包含了如下功能：
下面列出来的是TQ335X  PDA特有的驱动：
Ø  图像旋转翻转驱动
Ø  支持动态调整所支持的LCD参数
Ø  支持联通3G模块（理论上支持市面上所有的usb接口的3G模块）
Ø  支持GPRS模块
Ø  支持打电话
Ø  支持发短信
Ø  支持3G上网
下面列出来的是TQ335X  PDA常规的驱动：
Ø  YAFFS文件系统
Ø  RTC驱动
Ø  IIC驱动
Ø  LCD驱动
Ø  背光灯驱动
Ø  触摸驱动
Ø  ADC驱动
Ø  PWM驱动
Ø  声卡驱动
Ø  100M网卡驱动
Ø  USB驱动
Ø  4串口驱动
Ø  用户按键驱动
Ø  SD卡驱动
下面列出各种驱动在内核中的位置：
说明1：下面仅提供各个驱动的大致分布，因为内核中有的驱动依赖不同文件夹中的文件，所以表格中有时候给出的是主要的驱动文件或者仅仅指出驱动所在位置。
Linux-3.2  源码驱动分布表格
驱动
在内核中的源码位置
系统中的设备名称
NAND  Flash驱动
drivers/mtd/nand/
/dev/mtd*  (*表示数字)
LCD驱动
drivers/video/da8xx-fb.c
/dev/fb0
电阻触摸屏驱动
drivers/input/touchscreen/ti_tscadc.c
/dev/event*
电容触摸屏驱动
drivers/input/touchscreen/（模块化）
/dev/event*
USB驱动
drivers/usb/
SD  卡驱动
drivers/mmc/host/omap_hsmmc.c
/dev/mmc*
串口驱动
Drivers/tty/serial/omap-serial.c
/dev/ttySAC*
WM8960声卡驱动
sound/soc/codecs/tlv320aic3x.c
/dev/snd/*(/dev/dsp)
I2C驱动
drivers/i2c/busses/i2c-omap.c
/dev/i2c-*
按键驱动
drivers/input/keyboard/gpio_keys.c
/dev/event*
背光灯驱动
drivers/video/backlight
蜂鸣器驱动
drivers/char/am335x_beep.c
/dev/beep
LED驱动
drivers/char/am335x_leds.c
/dev/led
SDIO  WIFI  驱动
drivers/net/wireless/libertas/
wlan0
RTC驱动
drivers/rtc/rtc-omap.c
/dev/rtc0
看门狗驱动
drivers/watchdog/omap_wdt.c
/dev/watchdog
USB转串口驱动
drivers/usb/serial/  (内核选择了generic.c)
/dev/ttyUSB0
USB的3G驱动
drivers/usb/serial/
/dev/ttyUSB0~3
