脱硫泵中TL型系列泵，除泵头部分（包括前后泵壳、蜗壳、前后护板、叶轮等）结构不相同外，其余部分结构相似，采用同一系列的传动部分，下面按泵头部分，轴封部分及传动部分，分别叙述其结构特点。

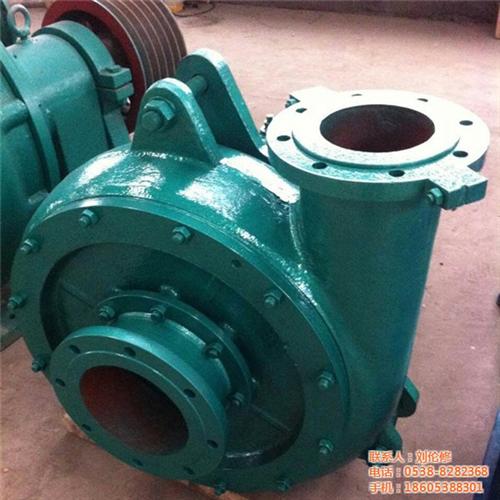

脱硫浆液循环泵是单级单吸、轴向吸入悬臂卧式离心泵，TL型泵，过流部件采用高强度耐磨材质，适用于输送强磨蚀、高浓度、大颗粒的渣浆，在泵的大工作压力范围内，可以多级串联使用。
脱硫泵脱硫工艺系统对材质的耐侵蚀、耐磨性两个方面的特殊要求，各制造厂家对材质的研究标的目的有两种方案，一种是以制造耐磨蚀泵产物的材质向耐磨、耐侵蚀的材质标的目的成长；另外一种是以制造耐侵蚀化工泵产物的材质向耐磨、耐侵蚀的材质标的目的成长。
橡胶具有耐侵蚀、耐磨性，是轮回泵的理想材料，脱硫系统中浆体各类化学物资对橡胶一般不起作用，还能减轻水力冲击引发的噪音，橡胶内衬比金属轻便，便于维修、安装。脱硫泵结构的金属内衬采用耐侵蚀、耐磨损的合金材质，合金材质具有耐侵蚀性能，同时硬度较高，因而具有耐磨损性能。
脱硫泵为双泵壳结构，即前泵壳、后泵壳和带有可更换的过流部分（包括叶轮、蜗壳、前护板、后护板）。前后泵壳根据工作压力，采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓连接。
脱硫泵后泵壳有止口与托架用螺栓连接，泵的吐出口可按八个角度旋转安装，叶轮前后盖板带有背叶片以减少泄漏，提高泵的寿命及效率。叶轮与轴采用螺纹连接，禁止反转。各型泵进口均为水平方向，从传动方向看泵为顺时旋转。
脱硫泵的轴封有三种型式，副叶轮轴封及填料轴封，机械密封。在泵进口正压力值不大于泵出口压力值的10％时的单级泵或多级串联一级泵，可以采用副叶轮轴封，副叶轮轴封具有不稀释矿浆，密封效果好等优点。
