| 产品品牌 | PSKEE |
| 产品型号 | UZ41H |
| 产品口径 | DN40-DN600 |
| 产品压力 | 1.6-4.0Mpa |
| 产品材质 | 碳钢、不锈钢 |
| 产品应用 | 氨、氢、尿素等 |
【柱塞式闸阀】上海PSKEE品牌生产厂家，立洛阀业全方面介绍【柱塞式闸阀】相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、产品说明书、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的柱塞式闸阀。

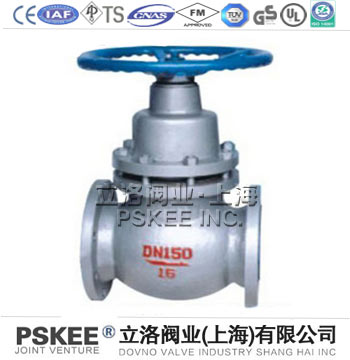

柱塞式闸阀产品简述：
柱塞闸阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于"开"或者"关"，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
柱塞式闸阀结构特点：
柱塞式闸阀是闸阀的一种。是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成。
当手轮旋转时，柱塞式闸阀通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。在阀门中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨 性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高阀门的使用寿命。
柱塞式闸阀外形尺寸表：
|
DN（mm） 尺寸（mm） |
UZ41H-16C（Y、P、R） | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 130 | 150 | 160 | 180 | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 |
| t | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
| n-φ | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 8-23 | 12-23 | 12-25 | 16-25 | 16-30 |
柱塞式闸阀产品应用：
柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。柱塞式闸阀广泛用于蒸汽、水、油品、煤气、天燃气、氯碱、硝酸、醋酸、氨、氢、尿素等工况介质。
