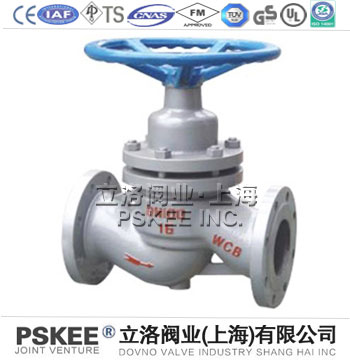

硬密封柱塞阀

产品品牌	PSKEE
产品型号	U41SM、U41S、U41H
产品口径	DN15-DN600
产品压力	1.6-6.4Mpa
产品材质	碳钢、不锈钢
产品应用	水、蒸汽、油品

【硬密封柱塞阀】上海PSKEE品牌生产厂家，立洛阀业全方面介绍【硬密封柱塞阀】相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、产品说明书、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的硬密封柱塞阀。

硬密封柱塞阀产品简述：
硬密蒸汽用柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。

硬密封柱塞阀结构及特点：
·柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
·在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
·由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

硬密封柱塞阀的阀体材料：
铸钢铸铁不铁钢含钼不铁钢
密封圈材料
上密封圈材料下密封圈材料
四氟乙烯加柔性石墨（PTFE）四氟乙烯加柔性石墨（PTFE）

硬密封柱塞阀结构尺寸：

DN	L	D	D1	D2	b	Z-φd	H	H1	D0	重量(公斤)
15	130	95	65	45	14	4-14	116	144	80	2.8
20	150	105	75	55	16		142	176	80	5
25	160	115	85	65	16		163	205	100	5.5
32	180	135	100	78	18	4-18	182	227	120	8.5
40	200	145	110	85	18		210	260	180	12
50	230	160	125	100	20		230	286	180	15
65	290	180	145	120	20		250	310	200	22
80	310	195	160	135	22	8-18	269	340	240	32
100	350	215	180	155	24		278	356	240	43
125	400	245	210	185	26		332	440	375	65
150	480	280	240	210	28	8-23	434	562	375	85
200	600	335	295	265	30	12-23	498	660	460	150
250	650	405	355	320	38		540	660		220
300	750	460	410	360	38		650	680		285

硬密封柱塞阀产品应用：
U41SM、U41H、U41Y型硬密封蒸汽柱塞阀产品是阀瓣和阀座按柱塞原理设计的,靠柱塞和套环的配合实现密封，密封性好，可用于高低温介质均可使用，广泛应用于蒸汽管道等要求密封性高工况。
