UJ41H美标柱塞阀_派司克PSKEE品牌阀门_美标柱塞阀

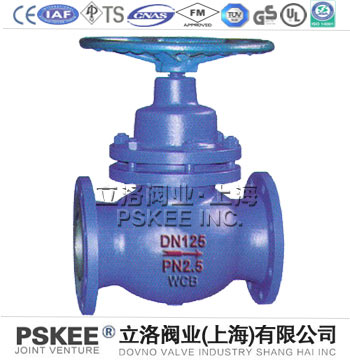

美标柱塞阀

产品品牌	PSKEE
产品型号	UJ41H（Y）
产品口径	1/2-16寸
产品压力	150、300LB
产品材质	碳钢、不锈钢
产品应用	蒸汽、水、油品

【美标柱塞阀】上海PSKEE品牌生产厂家，立洛阀业全方面介绍【美标柱塞阀】相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、产品说明书、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠及一整套解决方案的美标柱塞阀。

美标柱塞阀产品简述：
美标柱塞阀是由阀体,阀盖,阀杆,柱塞,孔架,密环,手轮等零件组成）。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏,同时阀门开启矩小,能实现阀门的迅速开启和关闭。
柱塞阀由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,具有经受长期高温,高压而不丧失弹性,所以密封性能可靠,经久耐用。

美标柱塞阀阀体材料：
铸钢铸铁不铁钢含钼不铁钢
WCB HT200 CF8（304） CF8M（316）
法兰柱塞阀的密封圈材料
上密封圈材料下密封圈材料
四氟乙烯加柔性石墨（PTFE）四氟乙烯加柔性石墨（PTFE）

美标柱塞阀外形尺寸：

DN（mm）/ 尺寸（mm）	UJ41H（Y）-150Lb U41SM-150Lb
DN（mm）/ 尺寸（mm）	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″	5″	6″	8″	10″	12″	14″	16″
L	108	117	127	140	165	203	216	241	292	356	406	495	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
DO	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
D1	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
g	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
b	10	111	12	13	15	16	18	19	24	24	26	29	31	32	35	37
Z-φd	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29

本阀门全部采用美国国家标准（ANSl）及美国石油学会标准（APl）的连接、结构尺寸。

美标柱塞阀安装和维修：
●本厂生产的柱塞阀出厂前均按ZBJ16006进行试验,验收,使用时只需将外表及孔腔清洗干净,不必拆洗和更换。
●本柱塞阀可在任意位置安装,介质流动方向见阀体一箭头所示。
●经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后,再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
●在短时间内,冷热交替温差较大的管道中,柱塞阀不能使用。
