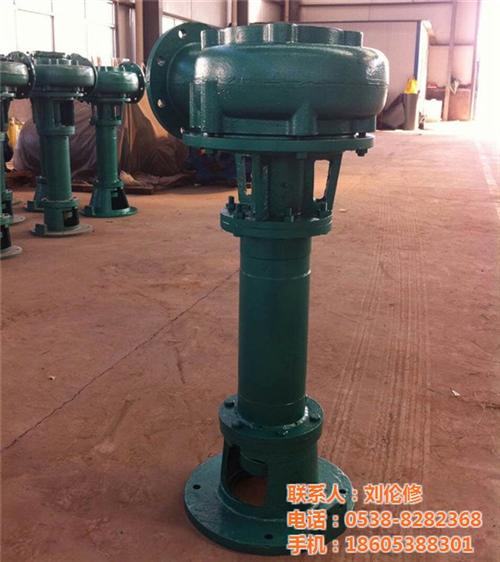

泥沙泵结构特点：1. 非金属耐磨泥砂泵主要由泵体、叶轮、护板、泵盖、托架及轴承组件等组成。2. 泵体、叶轮、护板采用非金属耐磨材料制造。3. 转向从进水口方向看为逆时针，从进水口看泵的出口在水平方向的右边，如因现场需要，出水口可在360度范围调整。
泥沙泵，泵入口温度一般不高，由于粘度较高，一般需加温输送，润滑油压力一般为0.1~0.2MPa，机械密封封液压力一般比密封腔压力高0.05～0.15MPa。
泥沙泵的密封历来都是一个问题,随着杂质泵使用范围的扩大,这一问题就更加突出了。因为杂质泵输送的固体颗粒越来越大,液体的有害性越来越严重,这些物质较普通的泥沙对轴及密封的腐蚀和磨损都会更严重缩短密封的使用寿命。
泥沙泵密封一旦失效,泄漏就直接影响着泵的正常运行甚至是操作人员的人身安全。要解决杂质泵的密封问题就要了解它的密封形式。
泥沙泵的轴封主要有以下几类:填料密封、机械密封、浮动环密封、其它密封等。下面针对各种密封的特点来说明它们在杂质泵中的应用。填料密封是一般泵中最常用的密封机构,它由填料环、填料套、填料,填料压盖、长扣双头螺栓和螺母组成,通过填料和泵轴表面接触阻止介质通过而达到密封的目的。
在相接触的密封副之间,泥沙泵存在着许多细小的间隙和沟槽,因此,施加足够的压紧力以达到必要的密封比压,可使填料产生弹塑性变形以减小间隙。由于轴表面总是有一定的粗糙度,它与填料不可能达到理想接触,必然有微小的间隙存在,这样就形成无数个‘迷宫’。
这些微细曲折的间隙对介质多次节流而起到的阻尼作用,以及间隙内滞流边界层等因素所产生的‘迷宫效应’,导致间隙阻塞,实现密封。由此可知,密封作用是在介质进人填料与泵轴的接触面之间的阻塞在间隙内形成的。
