JM744X膜片式快开排泥阀概述

      JM744x膜片式快开排泥阀，又称隔膜式快开排泥阀,是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。膜片式快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。

JM744x膜片式快开排泥阀产品性能：

    1.采用全衬胶阀板，密封效果好，无泄漏。经久耐用，使用寿命长。

    2.在双室隔膜的膜片压板装1个节流装置，承启关闭、打开的作用。

    3.采用双室隔膜传动机构，阀门开启平稳快捷，比活塞式阀门具有以下优点：

    a. 无运动磨损，不会因杂质而产生漏水；

    b.对泥沙淤积不敏感；

    c.不需要润滑，无机械磨损，无定期更换的橡胶制品，使用寿命长；

    4.驱动介质压力水可直接采用自来水或本水池上部清水，（压力≥0.05MPa）操作方便。

     5.自动化程度高，可实现远距离自动控制和集中控制。

 JM744x膜片式快开排泥阀技术参数:

      公称压力0.6MPa-1.6MPa

      公称通径：100～400mm

      适用介质：水、污水

      驱动介质：清水、气

      适用温度：0～80℃

      法兰标准：GB／T l 7241 6 GB／T 911 3

      试验标准：GB／T l 3927 APl 598

JM744x膜片式快开排泥阀来源于大才阀门

对比优选排泥阀改造方案。就以上问题，大才成立专题技术攻关小组，开展以攻克排泥阀易堵易损为主题的小改小革活动。由于沉淀池需每天过滤原水，不能停止工作，无论是利用什么方法改造，都必须确保沉淀池在正常生产。该改造最初有分别有两个方案：

　　方案一：更换全部排泥阀，更换全新的阀门固然能解决问题，但这个方法投入费用较大，必然增加成本开支。方案二：以当前集团公司“提质升级，节支降耗”为主题，考虑以最少的投入，得到最.大的收益为目的，在现有的设备基础上进行改造。

　　技术人员把改造方向定位后，集思广益，经过对多种方法及多种设备性能进行对比，终于找到一种既能保证沉淀池正常运作，又能兼顾排泥阀能正常工作方法。只需稍改变排泥阀控制方法就能达到预期目标。

　　排泥阀控制阀门选用。所有的改造必须践行在精简节约的前提下实施，经过模拟和对比两组沉淀池阀门排列方式，决定以改变阀门控制来优化排泥阀开关，选用二位四通电磁控制阀取代电磁单向阀。率先对一组排泥阀进行改造，观察试用效果良好后，再推广使用到所有的排泥阀控制系统。

　　电磁单向阀控制改造对比。改造前排泥阀控制，是以一个电磁单向阀控制一个排泥阀来完成操作，两组沉淀池140只排泥阀，必须有140只电磁单向阀来控制。技术人员改变液动排泥阀控制方式，利用二位四通电磁阀替换电磁单向阀。每只二位四通电磁控制阀可控制2-3只排泥阀，即每组（5只）排泥阀由2只二位四通电磁控制阀控制，较原来一只电磁单向阀只控制一只排泥阀更简单直接。

　　通过对一组电磁阀改造后，在试运行阶段中，技术人员根据水质浊度变化，在规定时间内操作排泥阀，根据二位四通电磁阀的运转情况来看，调整排泥阀排放时间，取得较理想的排泥效果。从而证明，以二位四通电磁阀替换原来的电磁阀是可行的，效果是显著的。

本文来源于大才阀门

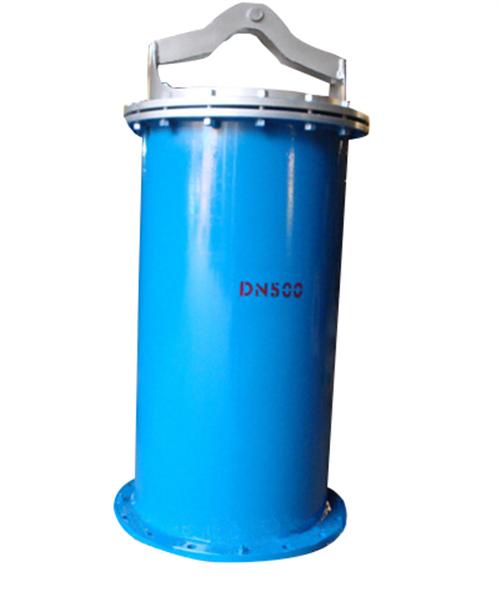

JM744X膜片式快开排泥阀

排泥阀又名盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构，内部的尼龙强化橡胶隔膜，可供长期使用排泥阀。 JM744X膜片式快开排泥阀 材料及尺寸 零件名称 阀座 阀瓣 阀杆 缸体 活塞板 活塞皮碗 材料牌号 HT200 HT200 不锈钢 HT200 HT200 耐磨丁晴橡胶 公称通径 D D1 H H1 Z-φd 进液管连接 100 215 180 450 110 8-18 1/2” 150 280 240 490 110 8-23 1/2” 200 335 295 530 110 8-23 1/2” 250
