蝶阀分类（二）

按连接方式分：

1、对夹式蝶阀

对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。

对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

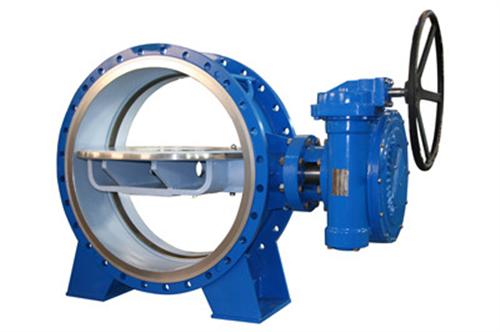

2、法兰式蝶阀

法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈

为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。

3、凸耳式蝶阀

4、焊接式蝶阀

焊接式蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

电动蝶阀

电动蝶阀选型规则

阀杆直径：对多回转类明杆阀门，便不能组装成电动阀门。因此，如果电动蝶阀装置允许通过的阀杆直径不能通过所配阀门的阀杆，电动装置空心输出轴的内径必需大于明杆阀门的阀杆外径。对局部回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。

操作力矩：操作力矩是选择阀门电动装置的最主要参数。电动蝶阀运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置， 阀门电动蝶阀装置是实现阀门程控、自控和遥控不可缺少的设备。因此，正确选择阀门电动装置，对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。通常，正确选择阀门电动蝶阀装置的依据。

电动装置输出力矩应为阀门操作力矩的1.2-1.5倍。

电动蝶阀操作推力：阀门电动装置的主机结构有两种：一种是不配置推力盘。输出力矩通过推力盘中的阀杆螺母转换为输出推力。直接输出力矩；另一种是配置推力盘。

输出轴转动圈数：阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关。H为阀门开启高度，要按M=HZS计算(M为电动装置应满足的总转动圈数。S为阀杆传动螺纹螺距，Z为阀杆螺纹头数。

     蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

重庆大才蝶阀结构

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理

重庆大才蝶阀蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。

重庆大才蝶阀使用工况和介质：蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

重庆大才蝶阀功能用途

蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用大才的重庆通蝶蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

重庆大才电动调节型蝶阀

重庆大才电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验。合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。
